成功的RF設計必須仔細注意整個設計過程中每個步驟及每個細節，這意味著必須在設計開始階段就要進行徹底的、仔細的規劃，并對每個設計步驟的進展進行全面持續的評估。而這種細致的設計技巧正是國內大多數電子企業文化所欠缺的。

近幾年來，由于藍牙設備、無線局域網絡(WLAN)設備，和移動電話的需求與成長，促使業者越來越關注RF電路設計的技巧。

      從過去到現在，RF電路板設計如同電磁干擾(EMI)問題一樣，一直是工程師們難掌控的部份，甚至是夢魘。若想要一次就設計成功，必須事先仔細規劃和注重細節才能奏效。

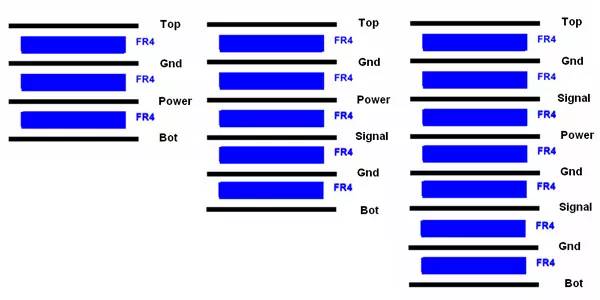

      射頻(RF)電路板設計由于在理論上還有很多不確定性，因此常被形容為一種「黑色藝術」(black art) ，但這只是一種以偏蓋全的觀點，RF電路板設計還是有許多可以遵循的法則。不過，在實際設計時，真正實用的技巧是當這些法則因各種限制而無法實施時，如何對它們進行折衷處理。重要的RF設計課題包括：阻抗和阻抗匹配、絕緣層材料和層疊板、波長和諧波...等。

環測威給大家的emc設計幾點建議：

1.如果您的設備包含任何相對敏感的模擬電路，好包括良好接地的導電屏蔽。

2.對于CE測試，您的產品很可能會受到1 V / m至10 V / m幅度的輻射RF場，使用kHz區域的正弦波進行調制，掃描頻率范圍為80 MHz - 6 GHz。

3.值得注意的是，汽車，航空航天和軍事等一些行業必須將其產品設計為更高的規格，并且可以實現不同類型的調制和掃描范圍。

4.RF場中的能量可以通過多種方式耦合到電路板，但就通過/失敗標準而言，您應該感興趣的是該字段是否會對設備的性能產生負面影響。

5.雖然與所施加的RF場的波長相比，電路板上的跡線可能電氣“短”，但該場仍然會產生微小的電壓/電流，這會對電路的運行產生不利影響。

6.在pA / nA中提供電流源輸出的傳感器尤其會受到影響。這通常表現為產品的一般規格之外的測量誤差。

7.即使非電路的非模擬部分也會受到應用RF場的不利影響。例如，靜態復位信號上的1M歐姆區域中的非常弱的上拉電阻可以被外部RF場干擾拉低到“開啟”閾值，從而在信號上產生非常小的電流。

8.就RF敏感性而言，如果設計約束允許您避免弱上拉，則好避免它們。

環測威檢測認監委授權EMC實驗室，專業解決產品emc測試整改問題，詳情咨詢：4008-707-283
