決定IC后，您可以通過參考IC和示例應用的數據表繼續設計過程，在此過程中，您需要確定常數，例如外部電阻和電容。在開關AC / DC轉換器的情況下，變壓器的設計是關鍵步驟。
電磁兼容emc設計和外圍元件選擇
1）主要轉換組件：變壓器，橋接器，二極管和電容器
2）IC所需的組件
3）常數的計算和優化
4）變壓器設計：尺寸，電感，匝數，結構設計（線徑和層結構）

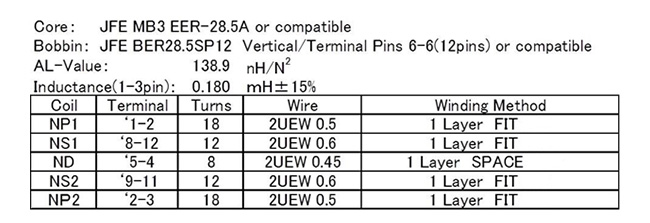

變壓器的設計包括以下步驟，首先，需要通過考慮諸如要采用的電源系統，開關頻率和輸出功率之類的因素來評估變壓器的尺寸。其次，您需要確定主線圈（初級線圈）的電感和每個線圈的繞組匝數，以防止任何磁飽和。之后，您開始結構設計過程。在結構設計中，您可以確定線材的線徑，同時考慮所需的耦合程度，確保足夠的層配置，以及符合安全標準的足夠的爬電距離，并確保線材可以纏繞在梭芯上的有效卷軸上。
公差PS：AC3.0KVrms 1MIN.2mA或AC3.6KVrms 15 2mA
PS-CORE：AC1.5KVrms 1MIN.2mA或AC1.8KVrms 15 2mA
IR：PS.PS-CORE 100MQ MIN.at DC 500V
纏繞開始：用屏障帶固定
纏繞結束：繪制成直角并固定
繞組方向：穿制服
在變壓器之外選擇幾乎所有電氣設備的部件和評估設計不僅需要電力和電子知識，還需要相當多的經驗。擁有這樣的技能，你可以在設計階段工作; 但是，可能會出現事情沒有按預期進行的情況。在這種情況下，您需要利用IC和零件制造商提供的支持，以便快速有效地執行設計任務。
電磁兼容emc設計技巧：
1·變壓器和電感器的設計需要結構設計和元件選擇方面的經驗。
2·如果您缺乏工作某些方面的經驗，則可以在零件制造商的幫助下執行該任務。
