由于大多數時鐘信號的占空比不是50%，因此具有更大的諧波分量，另外，頻譜同信號的傅立葉變換有關，傅立葉變換顯示出信號在頻域的頻率成分。例如，單一頻率的正弦信號在頻域中表現為在該頻率上的一個垂直尖峰。

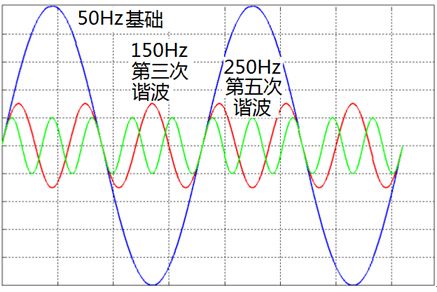

      嚴重的輻射通常包含在時鐘頻率基頻到三次或者五次諧波之中，將基頻能量分布在一個擴展的頻譜上，同樣也將諧波能量分布在一個更寬的頻率范圍上，這是由于n次諧波的帶寬是基頻帶寬的n倍。擴展頻譜方法必須受到控制，使之相對于時鐘頻率更慢，確保時鐘頻率的改變對系統來說是透明的。時鐘周期之間以及峰值之間的抖動都必須滿足系統規范要求。

      從本質上說，擴展頻譜是一種以調制百分比來衡量的調制方法，例如，0.5%的調制就表示一個100Hz的時鐘信號在99.5Mlz到100.5Mz之間進行調制。由于100Mlz的基頻保持在中心頻率上，因此稱為中心0.5%（6）調制。

      擴展頻譜方法還必須保證小時鐘周期不會出現沖突，為避免超出系統的高頻率，時鐘信號通常在99.5MHz和100MHz范圍之間掃描變化，該方法稱為向下擴展頻譜。在這種情況下，時鐘頻率的偏離用負的百分比來衡量，此處為一0.5%（6）擴展。

      擴展頻譜主要用于系統時鐘，對于當前400lz的PC，由于高頻時鐘需要采用特定的電磁輻射消減措施。在Pericom公司的產品中，時鐘電路具有擴展頻譜的能力，例如臺式電腦應用中的PI6C104，以及便攜式應用中的PI6C103和102，可以實現整個系統中EMI發射兼容的更高容限。所有Pericom臺式機和便攜式PC的時鐘都具有擴展頻譜降低EMI的性能。PI6C104的擴展頻譜能力僅提供CPU和PCI的時鐘調制，固定時鐘，如REF以及其它時鐘（24MHz和48MHz）都不進行調制。

      由于使用了I2C的控制方式，Pericom的PC時鐘提供幾種類型的調制方式。例如PI6C104可以實現6值為0.5%、0.9%、1%、一1%、-0.5%和0.25%的調制，以及不采用調制（關閉擴展頻譜），調制頻率設置為60kHz。在調制頻率為30kHz和60kHz時，擴展頻譜調制引入的時鐘信號抖動很小。
