電快速瞬變簡介
      當電路關閉時，流過開關的電流瞬間中斷。在切換瞬間，產生無限的dI / dt。某些類型的負載（例如電動機或螺線管）具有相當大的電感。通過改變電流I在電感L上產生的電壓是

V = -L·dI / dt

如果dI / dt是無窮大，那么這意味著無限高的電壓。實際上，它不會發生，因為電壓上升的速率受到雜散或有意的電路電容的限制。

即便如此，增加到電路工作電壓的高瞬時電壓確實會出現在開關觸點上

1.這導致觸點上的氣隙破壞，并且電流再次流動，這使電壓尖峰塌陷，使得短暫形成的電弧熄滅。但這會重新中斷電流，因此會出現另一個電壓尖峰，從而產生更多的電弧。

2.該過程自身重復，直到氣隙大到足以維持所施加的電壓而不擊穿，此時可以說電路被正確地關斷?？梢娦Ч怯|點之間的短暫火花，其實際上由一系列微型場所組成，即所謂的“淋浴弧”，其重復率和幅度取決于電路和開關參數。

3.每個火花事件中固有的I（t）和v（t）沿著電路布線傳播，如果這是電源電路，則這種噪聲突發可能出現在與電源分配環連接的其他位置。此外，由于脈沖非?？?- 大約幾納秒 - 它們有效地耦合到靠近電路布線的其他布線。

4.在任何這樣的耦合電路上出現電壓峰值，通常為數百，但偶爾為數千伏。

電快速瞬變的影響

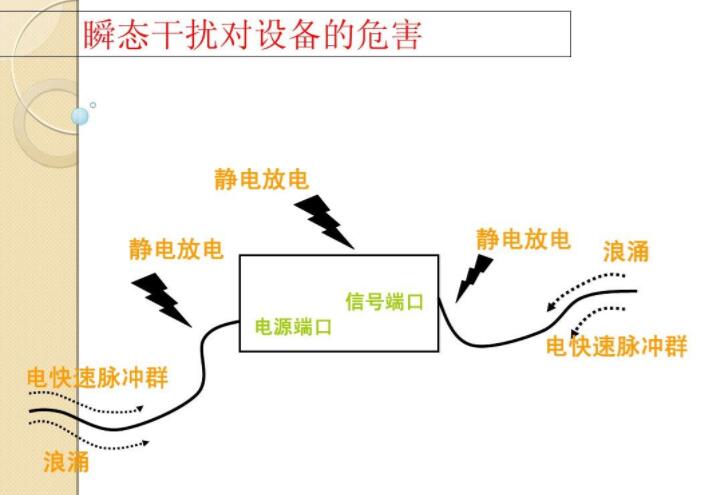

1.瞬變可以通過電感耦合耦合到附近的電子設備中，但是通常它們通過電纜連接進入產品。在信號端口上，尖峰幾乎總是處于共模，即相對于外部地球以相同幅度在所有導線上（或在屏幕上）。
2.在電源端口上，它們可能出現在共模模式下，也可能出現在不同階段之間。共模耦合包括保護地線。
3.每個接口上的濾波不良或屏幕終止不足會使這些瞬變進入電子電路，在敏感節點處它們看起來像是干擾信號。與其他類型的瞬態一樣，數字電路往往更容易受到影響，因為每個短脈沖都可以表現為有效的數字信號。
4.在突發中發生，一個或多個脈沖與關鍵時序邊緣重合的概率更高。然而，模擬電路也會受到影響，通常是敏感放大器的飽和。如果突發偽裝成實際輸入，則脈沖計數電路也易受影響。

小化電快速瞬態效應的設計實踐

為了大限度地降低電子快速瞬變對電子設備的影響，應嚴格遵守以下步驟：
a）內部電路設計盡可能限制帶寬，PCB布局可防止電路中出現大的干擾電壓;

b）必須將接口濾波或屏蔽到結構低阻抗接地，以防止共模脈沖進入電路。

使用IEC 61000-4-4標準的電快速瞬態測試

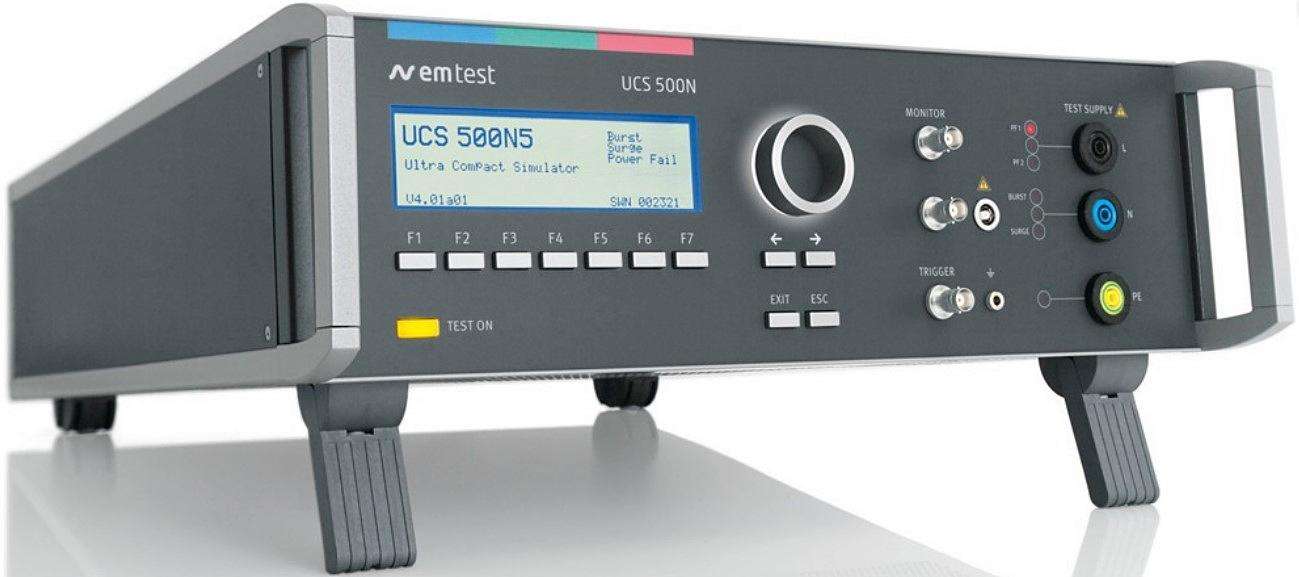

1.IEC 61000-4-4基本標準，用于測試快速瞬態抗擾度。它通過定義的耦合網絡將指定的突發波形應用于電源連接，并通過定義的鉗位設備應用于任何信號連接。
2.僅使用傳導耦合。應用突發的端口的選擇取決于所使用的產品標準中的指令，但是它通常應用于AC和DC電源端口以及可以連接到長于3m的電纜的信號和控制端口。
3.有許多認可的測試實驗室可以根據IEC 61000-4-4規范提供電子快速瞬態測試，但需要付費。在您開始測試產品之前，請確保實驗室已獲得認證，否則審批機構可能無法識別測試結果。
