射頻輻射簡介：
1.射頻輻射測試是大多數電子和電氣產品符合電磁兼容性的基本要求之一。手機，服務設備和現代技術產品的所有產品都經歷了這一過程。
2.這些測試的目的是確保其他用戶免受產品在附近使用時產生的排放的影響。所有商業產品都將根據主要基于CISPR測試的標準進行測試。

IEC CISPR出版物16-1：1999年10月，“無線電干擾和抗擾度測量設備和方法規范”，規定了在9kHz至18GHz頻率范圍內測量電磁抗擾度的設備的特性和性能。

它包括規格：

a）準峰值，峰值，平均值和均方根測量接收器

b）人工電源網絡

c）電流和電壓探頭

d）吸收夾具

e）天線和測試地點

RF射擊基本上有2個測試

1.射頻輻射測試
傳導發射測試使用人工電源網絡，也稱為線路阻抗穩定網絡（LISN），作為被測設備的電源端口和測量接收器之間的傳感器。它具有如下所述的3種功能。

a）在測量點和接地參考平面之間提供穩定的，定義的RF阻抗，相當于50歐姆，與50μH（或高電流單位為50歐姆/5μH）并聯。

b）將來自每個電源相線的RF干擾耦合到接收器，同時阻止LF電源電壓。

c）減弱輸入主電源上已存在的外部干擾。

盡管LISN將降低主電源上的噪聲和電源阻抗的變化，但它并不能完美地實現這一點，建議在測試環境的主電源上永久安裝RF濾波器。

環境輻射信號也應該衰減，通常在屏蔽室內進行測量，房間的墻壁和地板形成地面參考平面。

2.輻射射頻輻射測試
      根據CISPR 22和CISPR 11的輻射RF測量通常在開放區域測試站點（OATS）上執行，任何開放區域測試站點都可能遭受在鄰域中生成并在站點上接收但不從EUT發出的環境信號，這些信號很容易超過EUT的發射和許多頻率的極限值。

1.包含環境的發射圖很難解釋，更重要的是，掩蓋EUT發射的環境使得無法在這些頻率上測量EUT。

2.環境信號可分為連續窄帶，瞬態窄帶，連續寬帶和瞬態寬帶。

3.諸如廣播傳輸之類的連續窄帶信號可以針對給定站點制成表格并且避免其頻率。

4.瞬態窄帶環境允許進行測量，但測試工程師需要知道環境信號何時出現，瞬態寬帶信號也是如此。

5.諸如來自弧焊機的脈沖噪聲之類的連續寬帶干擾更難以處理，但是通過使用具有窄測量帶寬的平均檢測器可以提取窄帶EUT發射。

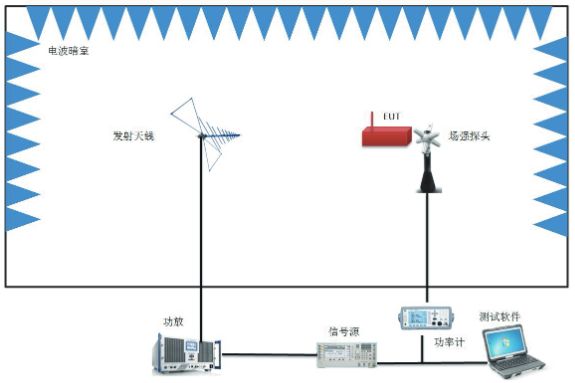

6.完全避開環境的一種方法是使用屏蔽室進行輻射測量。

7.測試通常由具有進行傳導和輻射發射的設施的測試實驗室進行，這些測試通常成本很高，是否投資這些設施的選擇將取決于測試產品的需要和頻率。通常它們用于研究和開發目的。
