您可能遇到的一個重要問題是，預合規性和合規性測試之間的區別是什么？什么使預先合規重要？預先合規是一種低風險，低成本的方法，可確保您的DUT通過合規性測試。由于其高成本，等待直到合規性測試的產品開發周期結束是有風險的。

      成本包括在合規性測試實驗室中保留時間，以及如果合規性測試未通過則重新設計DUT的成本，在實驗室中保留時間可能很困難，因?yàn)檫@些實驗室需求量很大，在實驗室可用之前可能需要很長時間，這可能意味著發射延遲。除了昂貴的測試時間外，這些都是意外費用。

什么是EMC一致性測試？

       電磁兼容性（EMC）測試，是電氣設備與其電磁環境和其他設備的相互作用，所有電子設備都有可能發射電磁場，而一致性測試是測試階段，可確保電子設備安全運行。

      合規性差的一個例子是，每次打開廚房攪拌機時，您的電視畫面質量都會受到波浪干擾線的破壞，這是不應該發生的事情 - 無論廚房攪拌機運行如何，您都應該能夠正常運行電視機，攪拌器產生干擾電視信號的電磁波。

      電子設備需要適當?shù)钠帘我员苊飧蓴_其他設備，這個例子是非常無害的，但如果你想到更大規模的無意電磁干擾，它可能是一個安全隱患，例如，它可能會破壞數據。

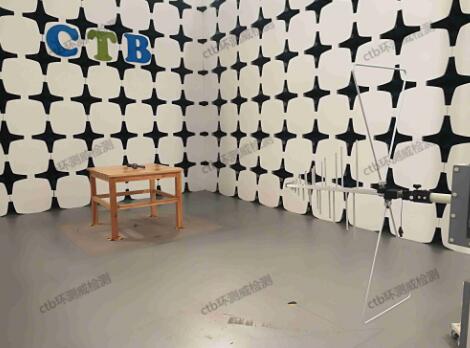

圖1：符合性測試需要消聲室

合規性的常用測量
      開發自己的EMC測試實驗室將幫助您在開發和進行修訂時檢查設計的合規性，自行驗證您的設計稱為預合規性測試，預兼容性測試可以很好地模擬合規性測試的運行方式，根據實際測試限制對您的設計進行測試。一旦您對自己的設計充滿信心，就可以將其帶到第三方實驗室進行的一致性測試。這將使您的測試比依賴有限的外部實驗室測試更有效和更具成本效益。

常見的合規性測試失敗是：
1.輻射排放
2.輻射免疫
3.進行排放
4.靜電放電（ESD）

讓我們回顧一下這些是什么：
輻射發射測試
      輻射發射測試測量從DUT發出的輻射電場，通常是常見的測試失敗，所有設備都會有一定量的排放，但只要符合標準組織的要求，您就會符合要求，輻射發射測試包括使用信號分析儀和天線測量DUT的輻射發射。

輻射免疫測試
     下一個常見的失敗點是輻射免疫，輻射抗擾度是衡量CUT在其性能開始下降之前可以承受多少來自外部電源的外部電場的量度。該測試設置需要3個信號發生器來覆蓋整個頻率范圍，RF寬帶功率放大器和2-3個天線。

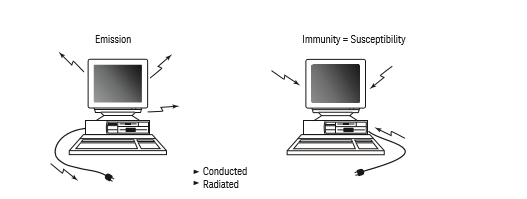

圖3：發射和免疫/易感性差異的證明

進行排放測試
      傳導發射測試側重于DUT在AC電源上產生的不需要的信號，輻射和傳導測試都非常重要，因?yàn)槿绻渲腥魏我粋€(gè)失敗，您將無法通過EMC測試。對于傳導發射測試，您需要配備EMC預兼容測量軟件，線路阻抗穩定網絡（LISN）和限幅器的頻譜分析儀，環測威檢測可以幫您解決與測試問題！

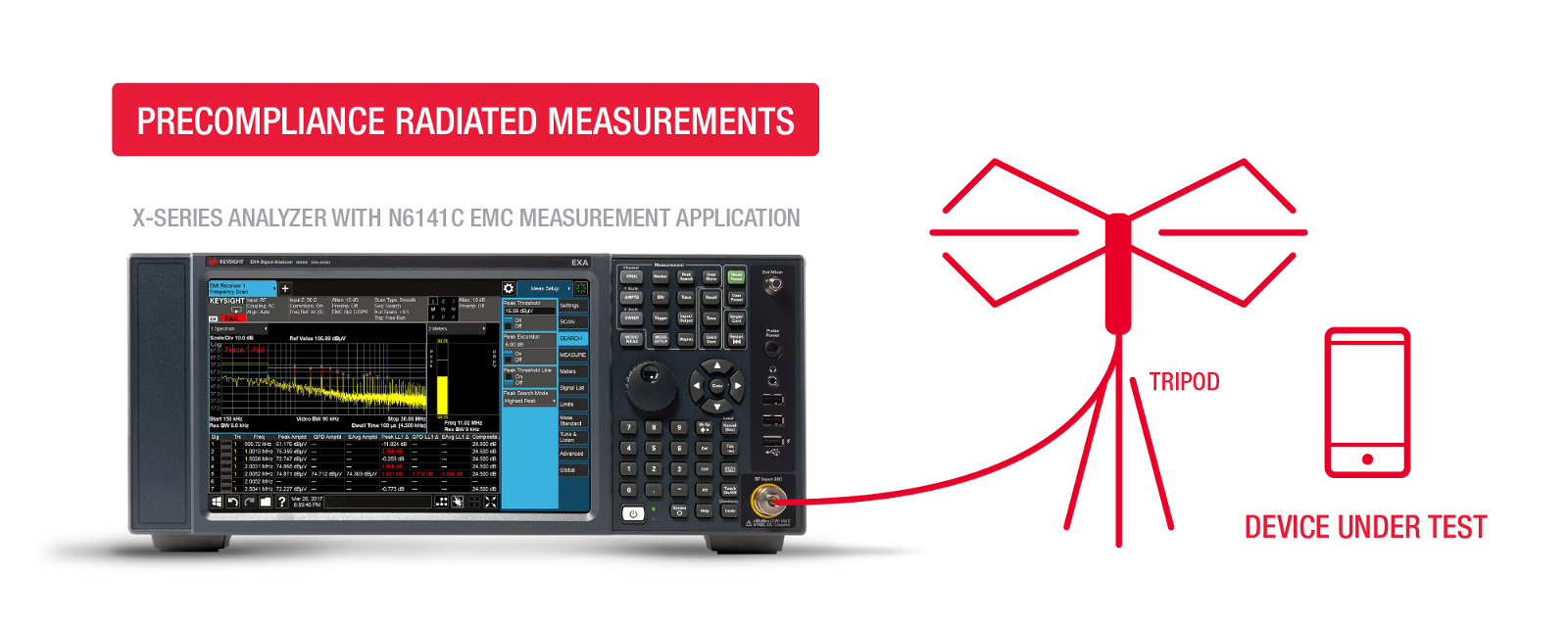

圖2：輻射發射測量的樣本設置

靜電放電測試
       ESD屏蔽測試檢查DUT對靜電放電的免疫力，通常來自操作者觸摸鍵盤或觸摸屏，ESD測試的設置需要DUT連接的接地平面和幾片不同厚度的金屬，以觀察DUT如何與各種平面，厚度和材料相互作用。

       如果您希望在合規性測試期間避免意外，那么正確的預合規性測試至關重要，通過在設計和驗證工作期間檢查設計的電磁兼容性，您可以確保首次通過合規性測試。如果您未通過合規性測試，則會出現情況。簡單的設計調整可以解決問題，而您的唯一增加的成本是合規性實驗室需要更多時間。您可能知道情況很少發生。很多時候，合規性測試失敗意味著您必須進行重大的設計返工，這可能意味著延遲的產品發貨日期。
