簡介
本節旨在讓讀者基本了解美國境內260-470 MHz頻段內RF設備操作的法律和技術考慮因素。這些頻段的使用在全球范圍內變化很大，因此應該認識到本應用筆記適用于使用Linx RF模塊并計劃在美國運行的設計人員。
在使用RF時，應始終明確區分技術上可行的內容和法律上可接受的內容。實現滿足技術目標但不能合法銷售或運營的解決方案幾乎沒有用處。因此，應優先考慮合法性問題。
FCC認證法律考慮
在美國，聯邦通信委員會（FCC）負責監管所有RF設備。這些法規包含在聯邦法規（CFR）第47章中。標題47由許多卷組成; 但是，適用于260-470 MHz頻段操作的所有規則都包含在0-19卷中。強烈建議獲取副本并進行全面審核。您可以從當?shù)卣畷?，華盛頓政府印刷辦公室或FCC網站獲取完整的代碼副本。
什么是未經許可的RF頻譜？
RF頻譜內的某些頻段可用于“未許可”操作。“未經許可”一詞經常被誤解。為“未經許可”操作而設計的產品制造商不能免于測試和/或認證。實際上，發射器和接收器都必須由合格的測試實驗室進行測試。但是，一旦完成并且收到任何必要的批準，產品的最終用戶就可以在不獲得其使用許可的情況下進行操作。
fcc接收程序
發射器和接收器的批準程序完全不同。接收器被認為是無意的散熱器，需要根據符合性聲明過程進行授權。這是一個簡單的過程，其中認可的實驗室測試產品以確保設備符合FCC標準。測試結果應保存在您的文件中，但除非根據第2.1076節特別要求，否則不需要FCC提交或提交。
成功完成此過程后，最終產品應按FCC規定的標簽進行標記。
FCC認證發射器程序
變送器是有意的散熱器，需要經過認證。認證測試應由經過適當批準的實驗室進行。在大多數情況下，您不需要出席測試，您選擇的實驗室將準備文件。認證一旦由FCC直接頒發，但現在允許獨立實驗室通過電信認證機構（TCB）計劃頒發認證，該計劃簡化了流程。
成功測試后，將生成一份報告，顯示有關測試和設備的信息。顯示您的FCC ID號以及FCC規定信息的標簽將需要放在您的認證產品上。
工作在260-470 MHz頻段的發射機規則受第15.231部分管轄。在某些頻段，F(xiàn)CC僅指定基本功率，諧波電平和允許帶寬。但是，在260-470 MHz頻段的情況下，F(xiàn)CC還會考慮諸如預期應用和傳輸持續時間等因素。
在審查本節時，必須將（A） - （D）段作為一個單元閱讀，并認識到（E）段僅適用于不能滿足（A）段規則的情況。鑒于規則的復雜性和依賴于應用程序的性質，它們最好在圖1中說明。
FCC認證功能要求
一旦您確定原則上允許您的申請，您將需要專注于了解必須滿足的特定功能要求，以便您的產品獲得認證。
確定并遵守允許的輸出功率

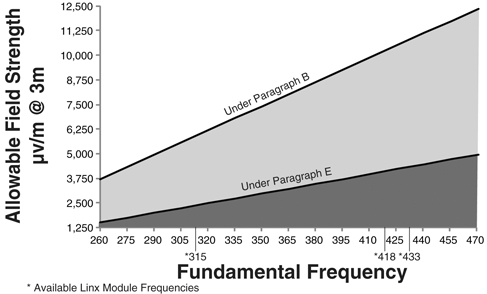

圖2顯示了基本工作頻率與允許輸出功率之間的關系。由于隨著頻率的增加允許輸出功率上升，因此選擇最高頻率可能會產生最佳的測距性能。然而，情況并非如此，因為自由空間衰減與頻率成比例增加。因此，規則使頻帶傳播特性相等。還應考慮天線尺寸和效率。緊湊或尺寸減小的天線通常在頻帶的下部不那么有效。
值得注意的是，輻射到自由空間的RF電平不僅取決于原始輸出功率，還取決于所采用的天線類型，電路布局和地平面等因素。大多數發射器模塊，包括由Linx制造的發射器模塊，都能夠產生不合規的輸出電平。這種額外的功率有助于設計人員克服低效的天線樣式，并允許他們在采用ASK / OOK等調制技術時利用FCC的平均容限。如果模塊與高效天線匹配，則可能需要使用模塊的電平調節或外部衰減墊來降低輸出功率。有關詳細信息，請查看Linx應用說明＃00150。
操作頻率與輸出功率
圖2：工作頻率與輸出功率的關系。
除基本輸出功率限制外，F(xiàn)CC還可調節允許的諧波水平和占用帶寬。
由于本文面向Linx產品的用戶，因此Linx模塊旨在滿足這些要求，因此無需詳細了解這些要點。然而，重要的是要注意用戶可能存在對諧波含量產生不利影響的方式，包括使用匹配不良或調諧的天線，電源/系統噪聲或布局或旁路問題。
雖然這些合法性的考慮可能看起來很難，但它們通常不是。通過選擇正確的工作頻率并使用預制RF模塊，產品設計人員的負擔將大大降低。通過適當關注良好的布局，清潔的電源線和適當匹配的天線等基礎知識，RF成功可能是一個幾乎無痛的過程。
既然您的應用程序有望在上述法律考慮因素中幸存下來，那么讓我們考慮在這些頻率下運行的實際技術問題。
設計在260-470 MHz頻段內運行的好處
1.首先，應該認識到FCC對樂隊的不尋常限制不僅僅是讓設計師的生活變得悲慘。由這些限制產生的傳輸?shù)碾S機周期性有助于使這組頻率不受持續干擾的影響。其他第15部分頻段可能擁擠不斷傳輸語音，數據，視頻甚至微波爐。
2.其次，用更少的功率實現更長的傳輸距離。在該范圍內的頻率的自由空間傳播明顯優于諸如900MHz或2.4GHz的較高頻率。因此，需要較低的輸出功率來獲得任何特定距離，并且功耗顯著降低。
3.第三是成本效益。在這些頻率下使用的組件的成本低于為更高頻率設計的組件。
4.第四是國際監管兼容性。如果您的產品將在國外銷售，您將需要計劃國際兼容性。頻段分配和規定因國家而異。
fcc頻段內的常見頻率及其用途
1.315 MHz通常用于門/車庫門開啟器，安全和無鑰匙進入系統。
2.418 MHz在美國是一個非常干凈的頻率，也適合在加拿大運行。
3.整個歐洲使用433.92 MHz，雖然允許在美國和加拿大使用，但業余無線電，附近尋呼機頻段和有源RFID標簽的干擾有時可能會造成問題。
總結
260-470 MHz頻段是傳輸控制，命令或狀態信號的理想選擇。還應考慮伴隨有諸如時間，溫度或壓力等數據的控制信號。
