如何在設計中使用鐵氧體磁珠來降低EMI
1.鐵氧體LC濾波器設計人員經常試圖將鐵氧體磁珠視為低通濾波器。它們會阻擋高頻，但僅限于特定頻段。在該頻帶之上，它們的固有電容頻率接管。雖然珠子本身不能制作低通濾波器，但當它與旁路電容器組合時它可以。然后你得到的本質上是LC（電感和電容）濾波器。在確定如何使用這樣的鐵氧體磁珠時要注意的一個主要問題是LC共振。
首先，如果你在電路的電源線上使用鐵氧體磁珠，你需要一個旁路電容。在低頻時，鐵氧體磁珠充當電感器，其抵抗電流的變化。這意味著如果您的集成電路試圖吸收電流峰值，則磁珠將抵抗該峰值，并可能阻礙電路的運行。需要旁路電容來存儲可以提供那些功率尖峰的電荷。旁路電容器通常也是一個好主意。
一旦將電容器和鐵氧體材料安裝到位，就可以開始濾除高頻，與LC濾波器中使用的普通電感相比，鐵氧體磁珠具有一些優勢。鐵氧體磁珠可以在較低頻率下進行更陡峭的滾降。它們還具有一些固有阻力，這有助于抑制可能的共振頻率。雖然它們具有一些阻尼能力，但仍然可能發生LC共振。使用更大的電容器時，存在特別大的風險。如果您真的想使用大型電容器，可以通過增加額外的阻尼或以其他方式限制共振來減輕這種風險。如果發生共振，可能會導致高達10 dB的增益，因此請注意設計濾波器以避免共振。
使用鐵氧體磁珠和旁路電容過濾信號。
混合信號接地/電源平面連接
EMI可以通過電路傳播的主要方式之一是通過地面和電源平面。這在混合信號電路中尤為常見，其中單個地/電平面阻抗用于模擬和數字信號。因此，最好有單獨的接地/電源平面，但仍需要參考相同的相對電壓。這些問題造成了相當困難，鐵氧體磁珠可以幫助解決這個問題。
鐵氧體磁珠可用于連接單獨的模擬和數字地/電源平面，在這種配置中，兩個平面都以相同的電壓為參考，但彼此絕緣。精心挑選的珠子可以阻擋通常直接從一個平面?zhèn)鬟f到另一個平面的噪音。并非每個電路都應使用由鐵氧體磁珠連接的獨立接地層，因此在使用之前請檢查此結構是否最適合您。
一般噪聲過濾
接地和電源平面不是電路中唯一存在噪聲問題的部分。您也可能有來自數字組件，DC / DC轉換器或電源線的噪聲。鐵氧體磁珠可以幫助濾除所有這些來源的噪聲。
在噪聲較大的組件的情況下，您可以使用鐵氧體磁珠來分離盡可能多的鐵氧體磁珠。您可能會為每個數字IC配備旁路電容，因此添加鐵氧體磁珠將形成上述LC濾波器。這些濾波器可以衰減來自元件的噪聲，有助于保持電路免受EMI影響。
一些模擬電路由開關DC / DC轉換器供電。您可能會擔心這些電源會將噪聲輸入系統，但您可能并不擔心模擬芯片會發出噪聲。在這種情況下，您可以將鐵氧體磁珠與DC / DC轉換器對齊，并使模擬電路與電源軌上的EMI 絕緣。

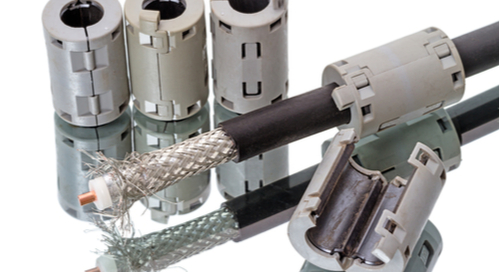

鐵氧體通常用于過濾輸入功率。
您可能會擔心從電路板外面?zhèn)鱽?lái)噪音。通常，EMI通過其初始電源引入PCB。鐵氧體磁珠非常適合濾除這種高頻噪聲。實際上，這是他們最常見的用法。
無論您的PCB是爆炸到太空還是留在不起眼的地球上，都需要保護它們免受EMI影響。鐵氧體磁珠可以通過衰減特定的高頻帶來實現，或者當與旁路陶瓷電容器結合時用作LC濾波器。如果您打算在LC濾波器中使用磁珠，請務必注意LC諧振。您還可以使用鐵氧體磁珠分離混合信號電路中的接地和電源層，并一般濾除噪聲。
