CE傳導騷擾測試辦理標準及步驟有哪些？可以來電4008-707-283聯系我司環測威檢測了解詳情。CE傳導騷擾測試一般用于通信設備的檢測比較多?，F(xiàn)如今通信設備對人們的日常生活越來越重要，由此CE傳導騷擾測試的重要性便可想而知。那么，CE傳導騷擾測試要如何讓辦理呢？下面我們就一起來看看。

EMC傳導共模騷擾測試簡介

傳導發射（Conducted Emission）通常也會被稱為傳導騷擾，是指部分的電磁（射頻）能量通過外部纜線、電源線、I/O??互連介面，形成傳導波（propagation wave）被傳送出去，經過電源線傳輸干擾的，對共電源的設備產生干擾，導致設備功能異常，集中表現在頻率的低端。對于傳導性EMI 的抑制，首先、需要對電子元件產生的傳導性EMI 作有效的測量，再依據結果選擇適當?shù)脑翟O(shè)計濾波器來加以防治。

EMC傳導共模騷擾測試常用標準：
CISPR 11/GB4824:工業、科學和醫療（ISM）射頻設備電磁騷擾特性限值和測量方法；
CISPR 13/GB13837:聲音和電視廣播接收機和有關設備無線電磁騷擾特性限值和測量方法；
CISPR 14-1/GB4343.1:家用電器、電動工具盒類似器具的要求；EMC傳導共模騷擾測試
CISPR 15/GB17743:電氣照明和類似設備的無線電磁騷擾特性限值和測量方法；

CISPR 22/GB9254:信息技術設備的無線電磁騷擾特性限值和測量方法。

CE傳導騷擾測試項目
民標的電源線傳導騷擾電壓測試，一般需要使用（50μH+5Ω）//50Ω或者50μH//50Ω的V型人工電源網絡。
在實際測試時，受試物在上電期間可能會產生很強的瞬態信號，可能會沖擊并損壞測試接收機的RF輸入端口，因此一般需要在AMN和接收機之間串一個能抑制瞬態信號的脈沖限幅器（如ESH3-Z2）。如果受試物電流過大（例如大于400A）或者無法使用AMN進行測量時，可以使用CISPR 16-1-2規定的高阻抗電壓探頭（如R&S ESH2-Z3或Schwarzbeck TK 9420）進行測量。
家電產品的連續導通騷擾標稱測量頻率范圍為148.5 kHz-30MHz，實際為150 kHz-30MHz，測量應在電源端子，負載端子和附加端子上進行。
持續傳導騷擾的主要來源
1、開關電源的開關頻率和諧波干擾，電源整流電路的整流噪聲，交流電機運行噪聲，直流電機電刷噪聲，電磁感應加熱設備的電磁干擾，智能控制設備的晶體振蕩器和電磁干擾。
2、當我們通過騷擾定位模式找到超標的點時，可以采取相應的擾動抑制措施（分別根據故障位置和傳導干擾源進行說明）。

干擾源方向?qū)ふ一跍y(cè)量曲線依據：超重騷擾頻率范圍，超重騷擾頻率分布，窄帶騷擾和寬帶騷擾。

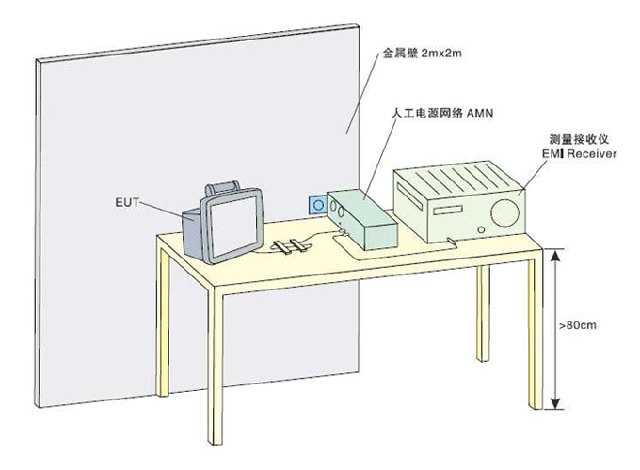

EMI傳導實驗臺推薦布置方案如下：
試驗?zāi)咀酪笕^緣。
測試電源應能滿足被測物的最大工作功率；測試電源應獨立供電，并作好濾波措施；為保證人身安全，人工電源網絡必須使用隔離變壓器隔離，同時外殼要求良好接地的（最好<1Ω）接地。
金屬板要求使用厚度大于等于1.2mm的鍍鋅鐵板，參考面積根據實際情況而定；鐵板一定要接地良好。

電信端口在各類電子信息產品中廣泛出現，按照我國強制性認證產品要求，對于能夠接入互聯網或者局域網的設備，需要按照GB 9254-2008標準進行電信端口的傳導共模騷擾電壓或電流測試。電信端口傳導騷擾測試是電磁兼容檢測中的重要項目，目前影響電信端口傳導共模騷擾測試的因素可歸納為兩方面：一方面是被測產品的本身特性；另一方面是與標準測試要求相關的因素，例如測試時使用的阻抗穩定網絡（ISN）類型、測試時傳輸數據的格式、使用的網絡傳輸軟件種類以及傳輸流量的大小等。
