- 吸收比值SAR測試
SAR測試介紹
SAR的英文全稱為Specific Absorption Rate,中文一般稱為電磁波吸收比值或比吸收率。是手機或無線產品之電磁波能量吸收比值,其定義為:在外電磁場的作用下,人體內將產生感應電磁場。由于人體各種器官均為有耗介質,因此體內電磁場將會產生電流,導致吸收和耗散電磁能量。生物劑量學中常用SAR來表征這一物理過程。SAR的意義為單位質量的人體組織所吸收或消耗的電磁功率,單位為W/kg。
無線通信終端的電磁輻射過大會對人體健康造成一定的影響,長期電磁輻射的照射會讓人感到身體疲勞、眼睛疲倦、肩痛、頭痛、想睡、不安等。各國政府部門、電信法規機構等都針對電磁輻射頒布了相應的法規。如國標YD-T 1644.1-2007和歐標EN 62209-1等。下面我們對SAR測試的要求進行一些簡單的介紹!

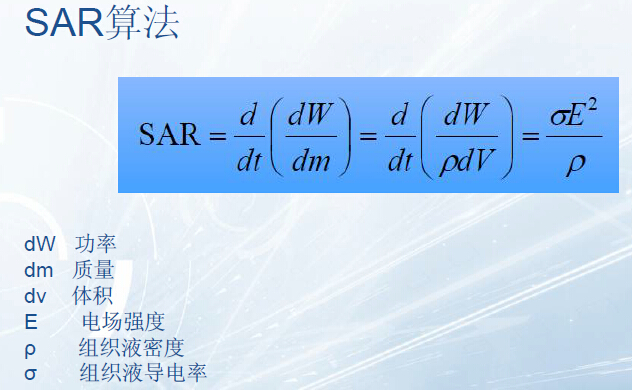

SAR的計算方法

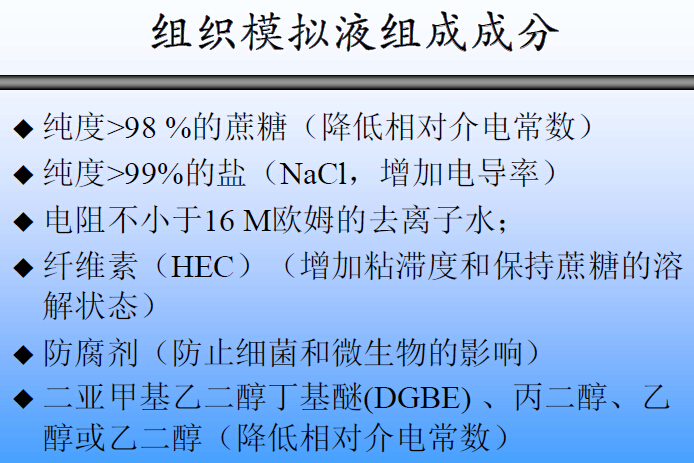

SAR測試通過模擬人體組織液來測量人體輻射量,并配用不同的組織液來分別代替人體不同的部位不同密度的器官,人體組織液的配比成分。
SAR測試分類
1、按產品類型分類:
2G手機、3G手機、4G手機、對講機、平板電腦、筆記本電腦、USB WiFi、大功率藍牙耳機等。
2、按頻率分布分類:
1、GSM 450、GSM 850、GSM 900、GSM 1800、GSM 1900;
2、UMTS Band I、II、III、IV、V、VIII;
3、CDMA、EVDO800、850、1700、1900;
4、PPT Device(136MHz to 174MHz)、(400MHz to 520MHz)、Walkie Talkie;
5、Bluetooth(V2.1+EDR、V3.0、V3.0+HS、V4.0);
6、WiFi(IEEE 802.11 a/b/g/n)。
3、按認證類型分類:
CE-RED、FCC ID、IC、Thailand、India、KC、NCC、MIC等。
SAR測試的基本要求:
1、環境溫度在18℃-25℃間,測量過程中液體溫度變化不能超過±2℃。
2、環境電磁噪聲不能超過0.012W/Kg。
3、被測無線通信設備不能連接到本地公眾通信網。
4、反射、輔助射頻發射機等的影響應該小于測得SAR值的3%。
SAR測試的基本準備:
(1)在SAR測試前必須對組織液的電介質性進行測量,測量電介質性時,組織液的溫度應與SAR測量過程中相同,且溫度變化不能超過±2℃。
(2)組織液的校準(能夠保證測得的兩項電介質參數都在表1 目標值的±5%)。
(3)對于水平布置的人體模型,裝入其中的組織液深度至少應在ERP之上15cm,并保證沒有氣泡。
待測無線設備的準備:
(1)使用被測無線設備自身內部的發射機、天線、電池、和附件都應是制造商指定的。測量前電池應充滿電,測量過程中不應有其他外部電纜鏈接。
(2)由基站來控制設備的輸出功率和工作頻率,無線設備應被設置在最高功率電平發射。
(3)測試使用的原型樣機必須證實與其商業版本有完全相同的機械和電特性。
7、測試SAR前需注意的地方
(1)天線,現階段手機天線以Monopole和PIFA天線主,兩種天線各有特點,因此在使用之前就應該對兩種天線有一定的認識。在對天線的放置、材料、方向性進行控制,以滿足SAR的要求。
(2)功率,如果產品一成型天線和PCB板都不方便時,我們就需要調整手機功率來降低SAR值。特別是測試GPRS時,因多個上行信道,如果不功率不進行調整,SAR很容易超標。
國標及其他地區對SAR的要求:
1、標準為YD/T 1644《手持和身體佩戴使用的無線通信設備對人體的電磁照射――人體模型,儀器和規程――部分,靠近耳邊使用的手持式無線通信設備的SAR評估規程(頻率范圍300MHz-3GHz)》。該標準對測量系統中的人體模型、測量?jī)x器、探針、人體組織液、機械臂以及測量計算方法作了明確的描述和規定。限值要求:進網測試要求SAR限值取10g平均值,限值為2.0W/kg。
2、美標與國標的差異性
(1)SAR值的計算方法不一樣,美標是以1g為單位計算峰值,國標是以10g為單位算平均值。
(2)美標有對身體的測試要求。如手機、數據卡等。另外,F(xiàn)CC定其會出說明文件,針對個別產品的具體測試做指導性文件。
