- 靜電放電（ESD）
靜電放電(ESD)的模型以及工業測試標準，因ESD產生的原因及其放電的方式不同，ESD目前大體上被分為下列四類:
(1) 人體放電模型 (Human-Body Model, HBM)
(2) 機器放電模型 (Machine Model, MM)
(3) 元件充電模型 (Charged-Device Model, CDM)
(4) 電場感應模型 (Field-Induced Model, FIM)
下面是四類靜電放電現象詳加說明，并比較各類放電現象的電流大?。?/strong>
1 人體放電模型 (Human-Body Model, HBM) :
人體放電模型(HBM)的ESD是指因人體在地上走動摩擦或其他因素在人體上已累積了靜電，當此人去碰觸到IC
時，人體上的靜電便會經由IC的腳而進入IC內，再經由IC放電到地去，如圖所示。此放電的過程會在短到幾百毫微秒的時間內產生數安培的瞬間放電電流，此電流會把IC內的元件給燒毀。不同HBM靜電電壓相對產生的瞬間放電電流與時間的關系。對一般商用IC的2-KV ESD放電電壓而言，其瞬間放電電流的尖峰值大約是1.33 安培。
CLASSIFICATION Sensitivity
Class 1 0 to 1,999 Volts
Class 2 2,000 to 3,999 Volts
Class 3 4,000 to 15,999 Volts

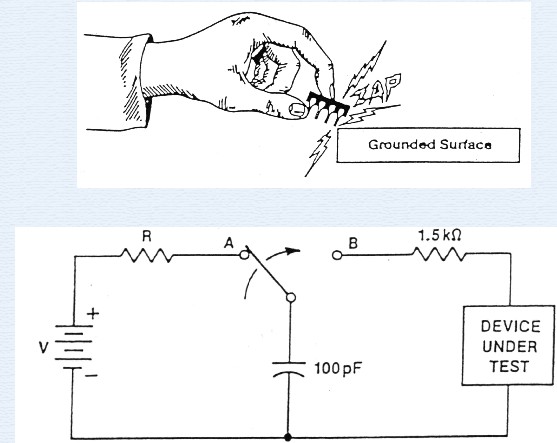

人體放電模型(HBM)的工業標準測試等效電路和耐壓能力等級分類
2 機器放電模型 (Machine Model, MM)
機器放電模型的ESD是指機器(例如機械手臂)本身累積了靜電，當此機器去碰觸到IC時，該靜電便經由IC的pin放電。此機器放電模式的工業測試標準為 EIAJ-IC-121 method20，其等效電路圖如圖所示:
CLASS STRESS LEVELS
M0 0 to <50V
M1 50 to <100V
M2 100 to <200V
M3 200 to <400V
M4 400 to <800V
M5 >800V

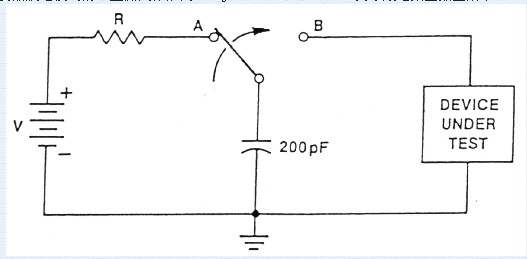

機器放電模型(MM)的工業標準測試等效電路及其耐壓能力等級分類：
因?yàn)榇蠖鄶?shù)機器都是用金屬制造的，其機器放電模型的等效電阻為0Ω，但其等效電容定為200pF。由于機器放電模型的等效電阻為0，故其放電的過程更短，在幾毫微秒到幾十毫微秒之內會有數安培的瞬間放電電流產生。有關2-KV HBM與200-V MM的放電電流比較，顯示于圖中。
雖然HBM的電壓2 KV比MM的電壓200V來得大，但是200-V MM的放電電流卻比2-KV HBM的放電電流來得大很多，因此機器放電模式對IC的破壞力更大。在圖中，該200-V MM的放電電流波形有上下振動(Ring)的情形，是因?yàn)闇y(cè)試機臺導線的雜散等效電感與電容互相耦合而引起的。

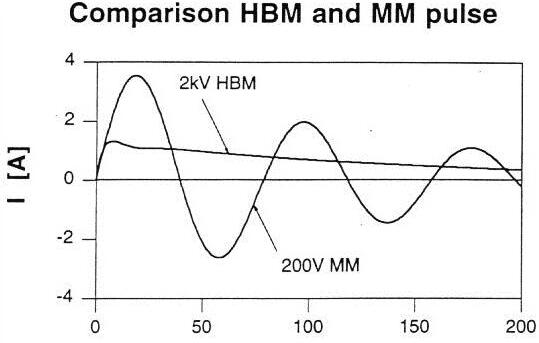

人體放電模型(2-KV) 與機器放電模型(200V) 放電電流的比較圖另外在國際電子工業標準 (EIA/JEDEC STANDARD) 中，亦對此機器放電模型訂定測試規范 (EIA/JESD22-A115-A)，詳細情形請參閱該工業標準。
3、 元件充電模型 (Charged-Device Model, CDM)
此放電模式是指IC先因摩擦或其他因素而在IC內部累積了靜電，但在靜電累積的過程中IC并未被損傷。此帶有靜電的IC在處理過程中，當其pin去碰觸到接地面時，IC內部的靜電便會經由pin自IC內部流出來，而造成了放電的現象。

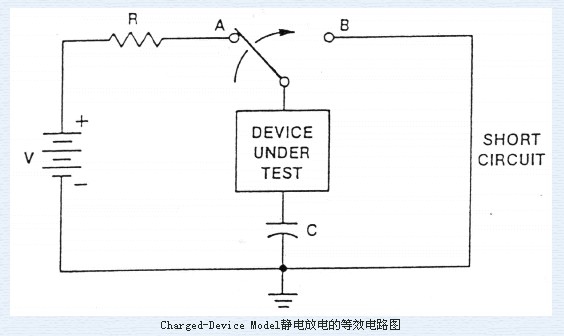

此種模型的放電時間更短，僅約幾毫微秒之內，而且放電現象更難以真實的被模擬。因?yàn)镮C內部累積的靜電會因IC元件本身對地的等效電容而變，IC擺放的角度與位置以及IC所用的包裝型式都會造成不同的等效電容。由于具有多項變化因素難定，因此，有關此模型放電的工業測試標準仍在協議中，但已有此類測試機臺在銷售中。該元件充電模型(CDM) ESD可能發生的原因及放電的情形顯示于下面圖中。

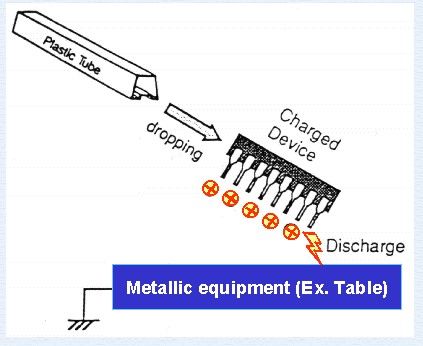

Charged-Device Mode靜電放電可能發生的情形。IC自IC管中滑出后，帶電的IC腳接觸接到地面而形成放電現象。
4 、電場感應下面(Field-Induced Model, FIM)
此FIM模型的靜電放電發生是因電場感應而起的，當IC因輸送帶或其他因素而經過一電場時，其相對極性的電荷可能會自一些IC腳而排放掉，等IC通過電場之后，IC本身便累積了靜電荷，此靜電荷會以類似CDM的模式放電出來。有關FIM的放電模型早在雙載子(bipolar)電晶體時代就已被發現，現今已有工業測試標準。在國際電子工業標準(EIA/JEDEC STANDARD) 中，亦已對此電場感應模型訂定測試規范 (JESD22-C101)，詳細情形請參閱該工業標準。
