串?dāng)_是由線路之間的耦合引起的信號和噪聲的傳輸，也稱為干擾，術語“串?dāng)_”本身喚起了模擬電話時代和“跨線說話”的時代。

      如果兩根導線是分開的（包括PCB上的薄膜布線），那么電信號和噪聲不應在它們之間傳播，但如果兩條線是并聯的，特別是在兩者之間存在的雜散（寄生）電容和互感兩條線導致噪聲傳輸。因此，串?dāng)_被認為是感應噪聲。

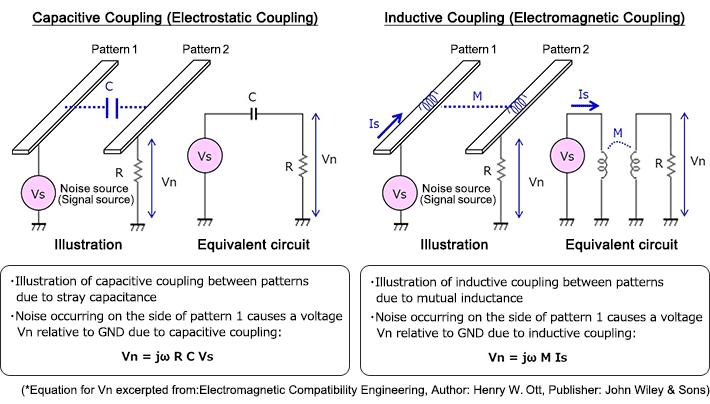

      線之間的耦合可以是由于雜散（寄生）電容引起的電容（靜電）耦合，或者可以是由互感引起的電感（電磁）耦合。結果，產生了噪音。以下是兩種類型的耦合和每種情況下簡單的等效電路的說明。

      在兩種情況下，由于作為附近噪聲源的布線圖案1中的噪聲，針對在附近布線圖案2中發生的噪聲電壓Vn指示等式。R是電阻分量，C是電容，M是互感，Vs是噪聲源電壓，Is是噪聲源電流。

這里，應該理解，串聯線上發生串?dāng)_，還應注意，當導線垂直時，雜散電容和互感要小得多。

值得注意的是：

1.串聯線之間發生串?dāng)_。
2.串?dāng)_的原因是由于雜散（寄生）電容引起的電容（靜電）耦合，以及由于互感引起的電感（電磁）耦合。
