電磁干擾EMI可以大致分為“傳導發射”和“輻射發射”兩種類型，其中，根據傳導的類型，傳導發射可以進一步分為兩種類型，“差分（正常）模式噪聲”和“共模噪聲”。在本節中，我們將解釋后兩種類型的噪聲。

差分（正常）模式噪聲和共模噪聲

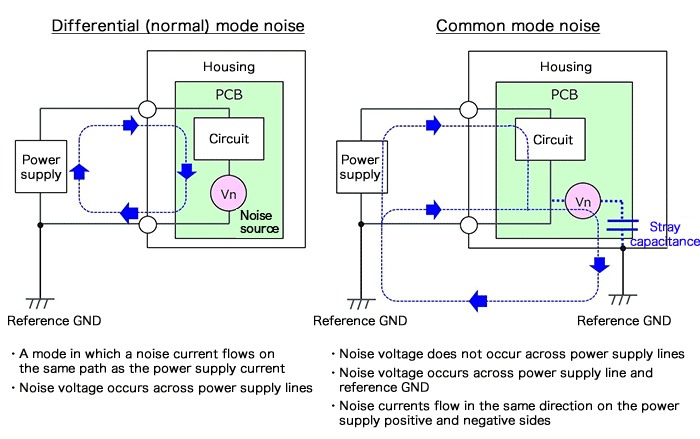

      傳導發射可分為兩種類型，一種是“差模噪聲”，也稱為“正常模式噪聲”。這些名稱有時會根據適用的條件有選擇地使用，但在這里我們假設它們是相同的，另一種類型是“共模噪聲”。使用下圖解釋這些。這里的討論基于電源，因此這些圖是帶有電路的印刷電路板（PCB）容納在外殼內，外部供電的示例。

      在差模噪聲中，噪聲源出現在電源線上并與電源線串聯，并且噪聲電流以與電源電流相同的方向流動，它被稱為“差分模式”，因?yàn)檩敵龊头祷仉娏魇窍喾捶较虻摹?

      共模噪聲是這樣的噪聲，其中通過雜散電容等泄漏的噪聲電流通過地并返回到電源線。它被稱為“共模”噪聲，因?yàn)殡娫凑?）和負（ - ）側的噪聲電流方向具有相同的方向。電源線上不會出現噪聲電壓。

      如上所述，這些類型的噪聲是傳導發射，然而，噪聲電流在電源線中流動，因此噪聲被輻射。

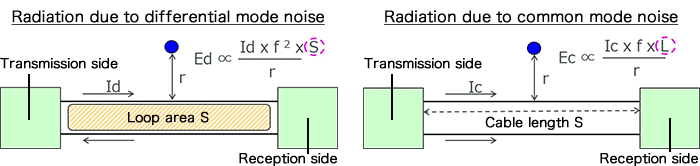

      由差模噪聲引起的輻射的電場強度Ed可以使用下面的等式表示，Id是差分模式下的噪聲電流，r是到觀察點的距離，f是噪聲頻率，差模噪聲會產生噪聲電流環路，因此環路區域S成為一個重要因素，如圖和等式所示，如果其他元素是恒定的，則對于更大的環區域，電場強度更高。

      由共模噪聲引起的輻射的電場強度Ec可以由右下方的等式表示，如圖和方程所示，電纜長度L是一個重要因素。

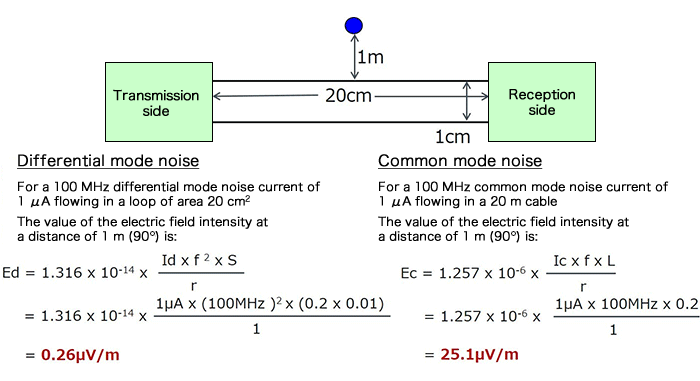

      這里，為了確認由于不同類型的噪聲引起的輻射特性，我們將插入實際數值來計算電場強度，每種情況下的條件完全相同，觀察到的電場強度由藍點表示。

      在這些計算結果中重要的是，對于相同的噪聲電流值，由共模噪聲引起的輻射要大得多（在該示例中，大約大100倍），在任何情況下，如果構成電磁干擾EMI的這些類型的傳導發射和輻射發射中的任何一種超過允許的范圍，則噪聲對策變得必要。特別是，在考慮解決輻射發射的措施時，應該記住處理共模噪聲的措施尤為重要。
