由于配置相對簡單且易于控制，前向系統代表了一種比較流行的系統。

      就特性而言，與反激系統相比，正向系統能夠產生更大的功率輸出，同時需要電感器和續流二極管（換向二極管：D2），此外，類似于反激系統，通過在輸出的反饋線上使用光耦合器，可以將正向系統制成絕緣電源單元。

正向系統的工作原理如下：
1、當MOSFET導通時，二極管D1導通，并通過電感向負載提供電流。

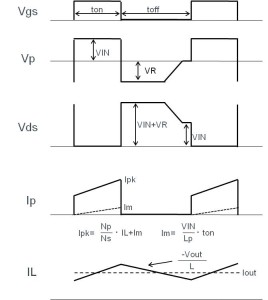

2、當MOSFET關斷時，存儲在電感器中的能量以電流的形式通過二極管D2提供給負載。圖23顯示了關鍵節點的波形。

轉發系統：關鍵節點的波形

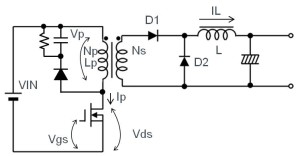

      由于前向系統僅在一個方向上激勵變壓器，而晶體管關閉，因此必須釋放（復位）存儲在變壓器中的能量，為此，正向系統需要一個復位（緩沖）電路（位于圖中變壓器初級側的RCD）。通常，使用包含電阻器，電容器和二極管的電路來配置復位電路。但是，由于能量終會丟失，基本上變壓器的利用效率可能不會很高。

關于復位操作，在開關晶體管上施加高達DC輸入電壓1.5至2倍的電壓（在圖中，Vp和Vds波形中的VR）。該電壓隨緩沖電阻和電容而變化。近，一種系統已經開始使用，通過恢復需要復位的能量，將能夠降低損耗的有源鉗位與Vds相結合。

      此外，在踩下的情況下，初級側的電流量低，并且線圈中捕獲的能量的量不是那么大。但是，當正向系統用于升壓時，初級側的電流增加。由于線圈中的能量積累也隨著電流的平方而變化，因此復位電路中的能量損失趨于變大。因此，盡管該電路用于降壓操作，但它很少用于加速應用。

在AC / DC轉換中，主要使用交換系統。雖然它也可以用在變壓器系統中，類似于反激系統，但正向系統的使用僅限于需要足夠絕緣的應用。

反激系統關鍵點：
1、雖然比反激系統更復雜，但在二次側，正向系統的工作原理與使用二極管整流（異步）的DC / DC轉換相同。

2、由于緩沖電路也廣泛用于電源設計，我們需要深入了解這些電路的基本原理。
