反激系統是一種廣泛用于高達100W的開關電源的方法，我們在這些文章的開頭討論了反激作為示例。
有三種類型的反激系統：
1.自激振鈴扼流圈轉換器（RCC）；
2.單獨激勵PWM型；
3.準諧振型將共振技術應用于RCC。
RCC類型主要用于小功率應用，例如系統輔助電源單元。然而，由于與PMW類型相比設計復雜性稍微增加并且由于具有內置MOSFET的PMW型IC的日益普及，在小功率應用中，RCC類型被PMW類型取代。在準諧振型中，控制由專用IC提供。由于PMW型與PWM相比具有低噪聲和低損耗的特點，因此它已經進入某些應用領域。
在AC / DC轉換中，反激式系統雖然經常用于基于交換系統的AC / DC轉換，但也可用于變壓器系統，然而與線性調節器相比，反激系統需要更多的部件，這需要增加成本; 因此其使用僅限于需要足夠絕緣的應用。
反激系統的一個特點是簡單，需要更少的元件作為開關調節器。
在不需要大量輸出精度的應用中，可以根據變壓器繞組比設置近似輸出電壓，以用作未調節的電源單元，調節輸出需要增加一個控制開關晶體管的電路。

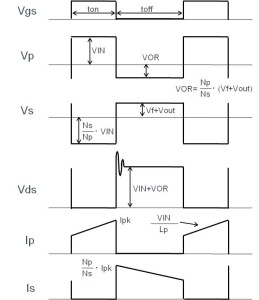

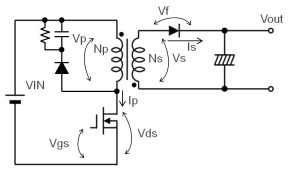

圖18
此外，反激系統提供了適應寬輸入電壓范圍的優點，其代價是流入開關元件，二極管和輸出電容器的相對大的峰值電流。通過光耦合器將反饋線與次級側（輸出）絕緣，可以構建絕緣電源。
我們現在參考圖18描述反激系統的基本操作，當MOSFET導通時，電流流到變壓器的初級繞組，產生能量積累。在這種情況下，二極管保持關閉狀態，當MOSFET關斷時，存儲的能量通過二極管從變壓器的次級繞組輸出，隨后的整流/平滑動作產生DC電壓。由于這些操作，反激系統有時被稱為開/關系統。
emc設計反激系統關鍵點：
使用變壓器進行DC / DC轉換具有廣泛的應用，因此，必須充分了解反激系統的基本操作。
