在之前的文章中我們解釋了電容器的頻率特性以及它們?nèi)绾斡糜诮翟耄敿毧蓞⒖迹骸?a href="http://apzxqx.cn/article/20181029/2158.html" target="_blank">使用電容解決開關噪聲的措施》在本文和接下來的兩篇文章中，我們將解釋去耦電容的有效使用。

emc設計：有效使用去耦電容器
      從廣義上講，有效使用去耦電容有兩點需要記住，除此之外，還有一些事項需要注意。在本文中，在討論這三個主題中，我們將重點關注下面的第1點。
第1點：使用多個去耦電容
要點2：降低電容ESL（等效串聯電感）
其他需要注意的事項

第1點：使用多個去耦電容
      一種解耦電容器的有效方法涉及不使用單個電容器，而是使用多個電容器進行去耦。使用多個電容器時，使用具有相同電容的電容器和使用具有不同電容值的電容器組合時，效果會有所不同。

一、使用具有相同電容值的多個電容器時

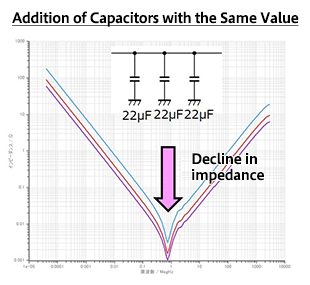

1.右圖顯示了使用單個22μF電容（藍色）的情況下的頻率特性，其中添加了另一個這樣的電容（紅色），還添加了另一個電容，使用三個電容（紫色） 。

2.如圖所示，當添加具有相同電容值的電容器時，阻抗在整個頻率范圍內向下移動，也就是說，阻抗降低。

3.當將具有相同值的電容器并聯連接時，考慮到諧振點的電容特性，可以理解這一點，諧振點阻抗取決于ESR（等效串聯電阻），以及由于電感特性引起的電感特性。超出諧振點的ESL（等效串聯電感）。

4.并聯連接的電容是相加的，因此當連接三個這樣的電容器時，電容為66μF，并且電容區域中的阻抗減小。

三個電容器的ESR并聯連接，因此諧振點處的阻抗是，如果假設所有電容器的ESR值相同，則ESR減小到1/3，阻抗也是降低。

超出諧振點的電感區域中的電容器的ESL 也是并聯的，因此，如果三個電容器的ESL值全部相同，則ESL減小到1/3并且阻抗也減小。

以這種方式，通過使用具有相同值的多個電容器，可以在整個頻率范圍內降低阻抗，因此可以進一步衰減噪聲。

二、使用具有不同電容值的多個電容器時

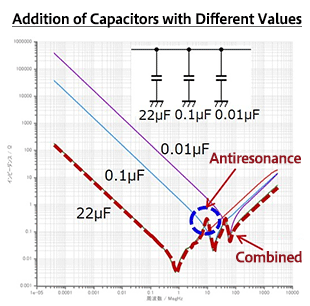

      這是并聯添加值為22μF，0.1μF和0.01μF的電容器的情況下的頻率特性，通過添加具有小電容的電容器，可以降低高頻阻抗。0.1μF和0.01μF電容的頻率特性與單獨的22μF電容的特性相結合，從而產生所示的特性（紅色虛線）。

這里需要注意的是，根據頻率可能發生反共振，因此阻抗增加而不是減小，并且EMI惡化。在電容特性和電感特性相交的點處發生反共振。

通常，根據要減小的噪聲的頻率來選擇要添加的電容的值。

這里示出的頻率特性圖是理想的示例，并且沒有考慮由于電路板中的圖案布線等引起的寄生成分，在采取實際措施來抵消噪聲時，必須包括寄生元件的影響。在下一篇文章中，將解釋上述第二點。

使用電容器處理噪聲關鍵點：
1.有效使用去耦電容有兩個要點：
（1）使用多個電容；
（2）降低電容ESL值。

2.使用多個電容器時，效果會根據電容值是否相同或不同而不同。
