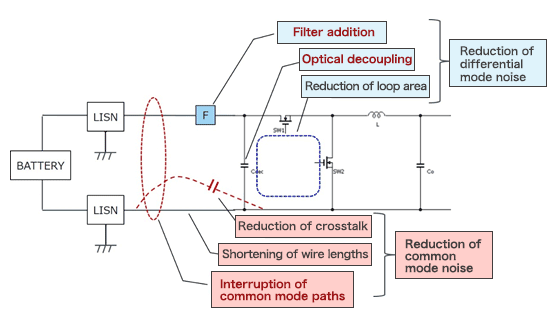

之前的文章我們已經解釋了與差分（正常）模式噪聲和共模噪聲以及串?dāng)_相關的基本介紹，下圖總結了這些類型的噪聲和解決這些噪聲的基本措施。

為了減少差模噪聲（以藍色顯示），除了減小電路板上大電流路徑的環路面積外，還增加了優化的去耦和輸入濾波器。

重要的是盡可能抑制作為噪聲源的差模噪聲，這也導致共模噪聲的降低。

另一方面，降低共模噪聲（以紅色顯示）的方法包括縮短導線以抑制串?dāng)_，以及中斷共模路徑（增加阻抗）。

此后，我們將按順序解釋添加濾波器（輸入濾波器和共模濾波器）和去耦，由圖中的紅色字符表示。

開關噪聲EMC噪聲對策關鍵點：
1.為了減少差模噪聲，減小了大電流路徑環路的面積，并增加了佳去耦和輸入濾波器。

2.作為噪聲源的差模噪聲必須盡可能地被抑制; 這也將導致共模噪聲降低。

3.為了降低共模噪聲，縮短導線以抑制串?dāng)_，并中斷（濾波）共模路徑。
