之前的文章中主要介紹了解決噪聲基本措施有些，共模噪聲和差模噪聲有什么區別。這次，我們簡要介紹用于開關電源的輸入濾波器，然后對每種濾波器類型進行更詳細的解釋。

作為用于開關電源的輸入濾波器，使用分別具有適合于處理共模噪聲和差分噪聲的特性的濾波器。

差分模式濾波器

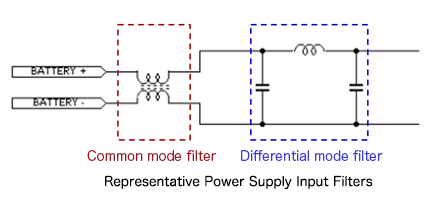

差模濾波器采用電容器，電感器，鐵氧體磁珠和電阻器。示出的示例是使用電感器和電容器的π型濾波器，這些組件如下作用于噪聲組件。

1.電容：將噪聲電流旁路至GND。
2.電感：反射噪聲電流。
3.鐵氧體磁珠：電感元件反射低頻噪聲電流，電阻元件將高頻噪聲電流轉換為熱量。
4.電阻器：將噪聲電流轉換為熱量。

共模濾波器

      為了解決共模噪聲，使用共模濾波器（共模扼流圈），共模濾波器可大致分為電源線濾波器和信號線濾波器。通常，用于電源線的共模濾波器用于開關電源的輸入。共模電流流過的路徑阻抗升高，以阻止共模噪聲。

下一篇文章將更詳細地討論電容器和噪聲。

開關噪聲電磁兼容設計關鍵點：
1·提供用于開關電源的輸入濾波器，分別用于解決共模噪聲和差模噪聲。

2·共模濾波器用于處理共模噪聲。

3 ·為解決差模噪聲問題，濾波器由電容器，電感器，磁珠和電阻等元件構成。
