本文主要介紹關于emc基礎知識“噪聲對策”的解決方案，這里討論的對策解決了開關電源中的噪聲問題，但是，基本原理和基本方法一般適用于電子噪聲。在新章的部分中，我們將解釋“噪聲對策中的程序”。

噪聲對策與產品開發階段：
在描述噪聲對策的程序之前，我們首先要解釋從產品設計和開發到批量生產的不同階段應采取的噪聲對策。

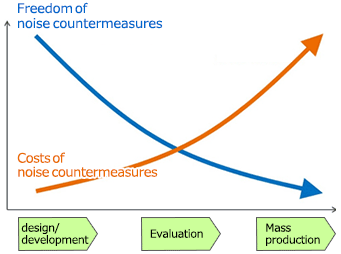

      下圖描述了噪聲對策的自由度，即可用的不同對策選項的數量，以及部署這些對策所產生的成本，沿著延伸到設計/開發，評估和質量的時間軸繪制生產。曲線沿垂直軸越高，自由度越大，產生的成本越高。

      該圖說明了這樣一個事實，即隨著發展的進步，可用于解決噪聲的技術和手段變得有限，并且反措施的成本不可避免地上升。如果僅在大規模生產開始后才發現噪音問題，那么可用的選擇很少; 所有剩下的都是非常不合需要的措施，例如修改電路板等。

      作為一項基本規則，通過在產品開發的初始階段進行研究和評估，可以解決所發現的任何噪聲問題，并提供足夠的誤差。還必須理解噪聲類型和特性，并且對各種類型的噪聲采用有效的對策。如果隨意采取措施，在許多情況下可能沒有觀察到任何影響，情況甚至可能惡化。

emc設計噪聲應對方法：
如上所述，隨機對策可能僅僅使問題惡化，在終確定措施之前必須采取一些程序，下面給出一個例子。

●步驟1：確定開關波形的頻率成分

      有必要確定與基波一起出現的各種現象的頻率分量 - 開關頻率，上升沿和下降沿，過沖/下沖，振鈴等。這是因?yàn)橐褂玫膶Σ吆徒M件將根據要解決的噪聲的頻率而不同，并且如果未選擇適當?shù)姆椒ê徒M件，則不能期望改進。

●步驟2：確定噪聲源和傳導路徑

      確定在初級側或次級側發生的開關噪聲的傳導路徑，必須沿著噪聲傳導路徑實施噪聲對策。此外，必須對所有傳導路徑采取措施，如果忽略一條傳導路徑，則對策將不完整。

●步驟3：GND加固

      采取噪聲對策的后一步是增加處理噪聲的組件，但在此之前，還應研究PCB（印刷電路板）接地的加固，有效的接地設計不僅對于噪聲對策很重要，而且對于提高性能和提高穩定性也很重要。改進的接地設計可以減少回路阻抗。此外，地面增強對于增強過濾器的效果也是有效的。

●步驟4：添加濾波器或其他組件以解決噪聲問題

      根據噪聲的類型和特性，研究了用于處理噪聲的元件并將其添加到電路中 - 用于衰減的濾波器，用于噪聲旁路的旁路電容器，用于吸收噪聲的芯片磁珠和其他電阻元件等等。濾波器和旁路電容器的效果將根據電路接地的質量而有所不同，如步驟3中所述，因此應始終事先進行接地加固。

關鍵點是：
1.隨著產品開發的進一步發展，解決噪聲的技術和手段越多，可用選項就越昂貴。

2.通過在產品開發階段早期進行徹底的研究和評估，可以實施具有相當大誤差的噪聲對策。

3.理解噪聲類型和特性以及適用于各種噪聲類型的措施是非常重要的。

4.通過首先確定頻率分量，然后掌握噪聲的源和傳導路徑，然后加強電路接地，后添加組件來處理噪聲的過程來實現噪聲對策。
