在本文中，我們將開始介紹變壓器和開關系統，它們是將AC（交流電）電壓轉換為DC（直流）電壓的基本方法。作為本節的摘要，我們還將比較變壓器和開關系統。

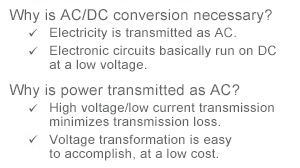

首先，我們將回顧“什么使AC / DC轉換成為必要？
      但在日本，送到家庭和建筑物的電力主要是100V和200V AC，也就是說，內置于電力產品中的大多數電子電路都在5V和33V等直流電壓下工作，雖然某些設備（如電機和白熾燈泡）在交流電壓下運行而無需任何轉換，但現在很少有簡單的設備僅由電機和開關組成。

      它們中的大多數都具有某種電子控制電路，所有這些都在直流電壓下運行。白熾燈泡現在越來越多地被LED燈取代，正如您所知，LED基本上是DC設備。

      因此，答案是我們從傳輸網接收的電是AC，位于電氣設備核心的電子電路在DC上運行，如果沒有AC / DC轉換，電氣產品根本無法運行。然后你可能會問：“如果是這樣的話，為什么DC中的電力傳輸不會開始？”嗯，AC中有電力傳輸?shù)脑?，部分是歷史性的。

      你可能知道是托馬斯·愛迪生于1881年發明了白熾燈，事實上，在美國的那些時候，標準的供電方法是DC。為了加速白熾燈的傳播，愛迪生開始拓展直流110V輸電網，然而，DC中的傳輸存在顯著的電壓降的問題，以至于實際上可以泵送功率的大距離是1.5km，這將需要在人們居住的地方建造發電站，城市和城鎮 - 現在是不可想象的情景。作為替代方案，尼古拉·特斯拉設計了基于交流的發電，傳輸和利用方法，并與愛迪生在所謂的“電流戰爭”中進行了戰斗。

AC的優點
1.通過使用變壓器，AC允許簡單的電壓變化（上升和下降）。
2.高壓/低電流傳輸可以減少電壓降（I2R損耗）的問題。
3.由于從AC到DC的轉換也很容易，因此AC也有助于為DC驅動設備供電。
4.在實踐中，電力從發電站傳輸?shù)郊彝ィ鳛榻涣麟?，電壓高達數千伏至20,000V，并且在電力桿上提供的變壓器中降低到100V或200V，就在目的地之前家。

     作為一個題外話，在目前的狀況下，由于家庭電源插座的電源是AC，每個設備必須有一個AC / DC轉換器電路，從節能和設備縮小的角度來看，這被認為是浪費。在正在各個地點進行研究和試運行的“智能住宅”概念中，正在考慮一種系統，其中DC直接從家中的插座供應。

     然而，這并不意味著輸電網將突然變?yōu)镈C，不會消除對AC / DC轉換的需求，這樣的系統可能仍然需要高功率因數，高效率，大功率的AC / DC轉換器作為家用DC供電設備的主源，以及本地和中等功率尺寸的AC / DC轉換器。

接下來我們將回顧另一個基本概念。我們在上面提到過“在從AC到DC的轉換也很容易”，這種操作被稱為整流。由于這是AC / DC轉換的基礎，我們需要確保我們對它有充分的了解。

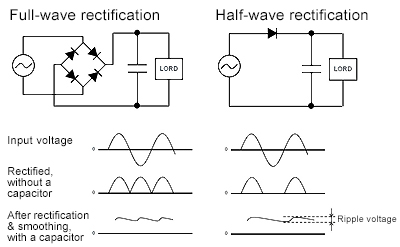

      上圖顯示了全波和半波整流的操作，這是整流概念的基礎，在任何一種情況下，二極管用于鉗位輸入AC電壓的負側幅度。正如名稱所示，半波整流僅使用單個二極管鉗位負極，消除了負分量并產生了半波形，全波整流使用結合四個二極管的二極管橋; 它反轉負側并將其輸出到正側，結果是全波變?yōu)橹绷鳌?

      在DC轉換之后，使用電容器來平滑波，即使在平滑之后，紋波仍然存在，并且紋波電壓（即紋波的幅度）隨著電容器的大小和負載而變化。如果電容器尺寸和負載相等，就全波整流和半波整流而言，全波整流會產生較小的紋波電壓。
