之前的內容我們介紹了電容器的頻率特性，本文討論的是電容器解決噪聲的措施的概述以及相關概念。

使用電容器解決噪聲的措施：
      存在各種類型的噪聲，具有各種各樣的特性,因此，還存在各種噪聲對策，即，用于降低噪聲的方法。在這里，我們基本上考慮了與開關電源相關的噪聲，因此讀者應該假設具有相對較低電壓水平的高頻噪聲，存在于直流電壓中。此外，除了電容器之外，齊納二極管，噪聲抑制器，浪涌或ESD等也用于處理噪聲。

根據噪聲特性，有各種組件可以處理噪聲; 當假設DC / DC轉換器時，由于所涉及的電路和電壓電平，在許多情況下使用LCR電路。

使用電容器的基本噪聲對策概念
下面是通過添加電容器來抑制DC / DC轉換器的輸出電壓中的噪聲的示例。

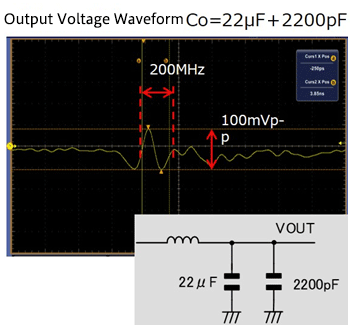

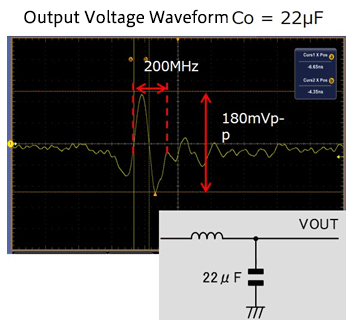

      左邊的波形是輸出LC濾波器的電容為22μF的情況,有大約200 MHz的噪聲（振鈴，反射），振幅為180 mVp-p。為了降低這種噪音，增加了一個2200 pF的電容器; 結果是右邊的波形。通過添加2200 pF電容，噪聲衰減到大約100 mV。

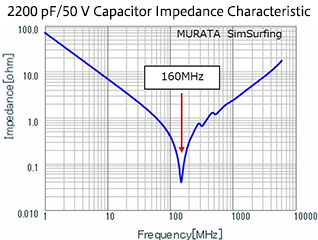

讀者應該問的是，“為什么2200 pF？” 增加的電容器的阻抗的頻率特性如下所示。

阻抗在160 MHz附近低; 選擇這個2200 pF電容的原因是為了利用這種阻抗特性來衰減大約2 MHz的噪聲幅度。

在這種方法中，通過添加電容器以降低目標噪聲頻率處的阻抗，降低了噪聲幅度。

當這樣增加電容器以降低噪聲時，必須確定噪聲的頻率（振鈴，反射），然后選擇具有相應阻抗頻率特性的電容器。

在本文中，我們總結了使用電容器的噪聲對策，接下來的文章我們將解釋有效去耦電容的使用。

開關噪聲emc設計關鍵點：
1.通過降低目標噪聲頻率的阻抗，可以降低噪聲幅度。

2.選擇用于解決噪聲的電容器的阻抗頻率特性而不是其電容值。
