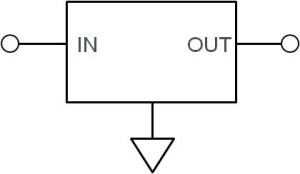

線性穩壓器，也稱為3端穩壓器，是一種熟悉的設備，能夠以簡單的方式降低DC，基本上，該器件由三個端子（輸入，輸出和GND）組成，其輸出電壓預設為工業標準電壓。

      此外，還有一種類型允許通過使用外部電阻器來調節輸出，并且具有內置開/關（關閉）功能的類型，根據所支持的特定功能，線性調節器中提供的端子數量可以變化。

      在操作機制方面，線性穩壓器在完全線性反饋環路控制下工作，其中誤差放大器監視從輸出反饋的電壓并調節輸出，使其盡管輸入變化或輸出負載波動仍保持恒定。沒有任何開關操作，線性穩壓器沒有任何源于開關的噪聲或波紋。

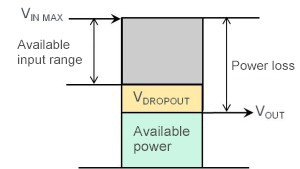

      雖然使用它的方法很簡單，但線性調節器的操作在損耗=熱量方面需要謹慎，如圖所示，在線性調節器中，輸入和輸出之間的電壓差與流入輸入端的電流的乘積相當于功率損耗，這表現為熱量形式。沒有散熱板，線性穩壓器多可以處理2W。顯然，大量損失意味著效率低下。

      對于AC / DC轉換器中的應用，由于線性穩壓器IC的輸入不能容納100VAC直接整流產生的140V的電壓，因此更換開關系統的開關DC / DC部分是不可行的?；诰€性穩壓器IC的基于AC / DC的轉換，通過使用高耐壓晶體管，可以使線性穩壓器處于分立配置。

      然而，例如，考慮到140V DC電壓降至12V時的熱量問題，使用線性穩壓器將不是一個現實的選擇，當我們考慮必要的電路設計和足跡要求（包括提供散熱器）時，問題變得更加復雜。

      由于這些原因，變壓器系統通常用于基于線性調節器提供DC / DC轉換（降壓調節）。如果在線性穩壓器中的輸入/輸出差異的條件下優化使用變壓器的變換（降壓），則線性穩壓器可以以非常差的效率和具有可容忍的散熱水平使用。不會變得非常大。

此外，由于線性穩壓器具有紋波抑制能力，在某些情況下，它可用于在平滑后抑制DC的任何殘余紋波。在噪聲敏感的應用中，這種組合的優點可能對你的設計有所幫助。

電磁兼容emc設計穩壓器選擇關鍵點：
1.雖然線性穩壓器常用于變壓器系統，但大允許損耗約為2W，效率可能是一個問題。

2.由于線性穩壓器沒有任何開關噪聲，因此在噪聲敏感應用中非常有用。
