在前面的章節中，我們介紹了基于變壓器和開關系統的AC / DC轉換的操作和電路。在本節中，我們將要總結它們的優缺點。

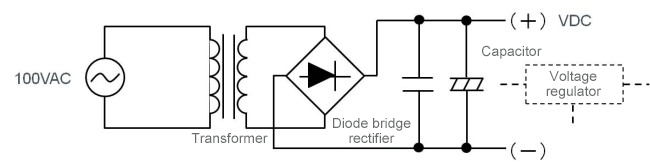

基于變壓器系統的AC / DC轉換

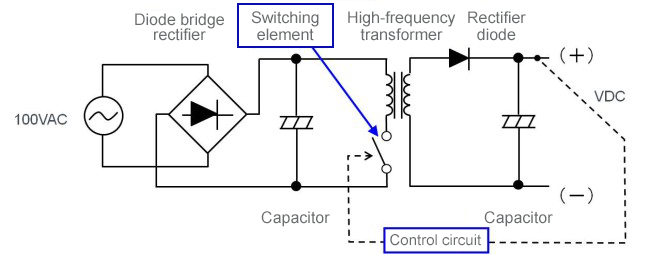

基于交換系統的AC / DC轉換

變壓器和開關系統的比較：

1.在電路配置方面，由于所采用的轉換方法的不同，交換系統更復雜。另外，開關系統需要控制電路（基本上是IC）。

2.盡管這兩個系統在所使用的組件中是相似的，但是開關系統需要一些更高耐壓的部件，并且具有一些成本影響，如預期的那樣。

3.然而，顯著的差異在于效率，并且就體積/重量而言，切換系統被認為是更有利的。

4.舉個例子，您是否注意到便攜式設備的充電墻適配器近變得更小更輕？

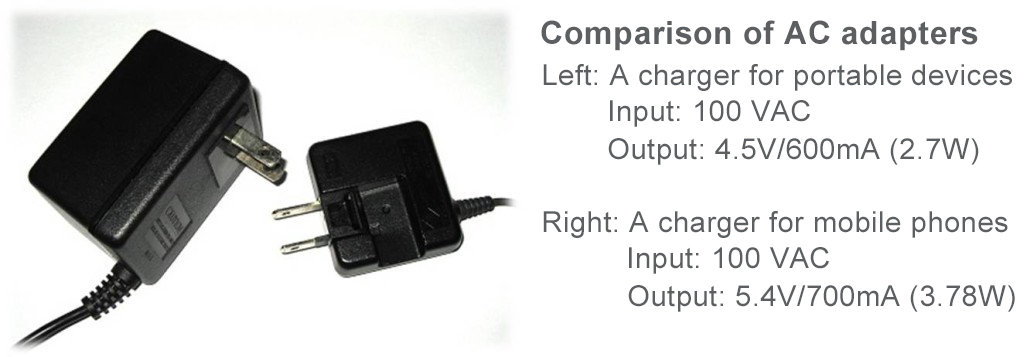

圖11顯示了常用的墻式適配器，左側單元是變壓器系統，右側單元是開關系統，在規格方面，右側單元尺寸較小，輸出值可高達1W。

圖11

      在開關系統中，已經轉換為DC的AC輸入（50 / 60Hz）被轉換回高頻AC，允許使用更小的變壓器和輸出電容器，從而大大減小了形狀因數，在基本操作一節中，我們指出“開關系統在對輸入AC進行整流和平滑后，以與DC / DC轉換器相同的方式工作”，這對于開關墻適配器也是如此。在效率方面，開關僅允許提取所需的功率，以提高效率，并且顯然減少散熱。

      在任何設計過程中，必須考慮效率，尺寸和成本之間的權衡。通過對這些系統的差異和利弊的充分理解，我們相信可以做出佳選擇。近，已經注意到AC適配器在其待機狀態期間消耗的功率問題。在采用交換系統時可以采用解決方案。

開關電源emc設計的關鍵點：
 交換系統現在正成為電源轉換的主流方法，但我們需要對交換系統特有的問題有充分的了解。
