LED燈具EMC測試的電源電路，用于標準例如LED照明設備，利用傳統的電源組件示于圖1。這種結構會導致過量的輻射，解決方案之一是屏蔽整個外殼。屏蔽外殼增加了機箱和PCB與任何EMC測量設備的參考地之間的寄生電容。

      然后，共模傳導發射成為足以超過傳導發射限制線的現象。在這種情況下EMI濾波器被添加在消除傳導發射LED燈具交流電源輸入。類似的情況是在DC輸出。LED二極管放置在散熱器上，導致共模電流負責導線或PCB走線的輻射發射。

      LED照明設備的主要問題是電源的高速開關電路，它在電源AC輸入和DC上產生寬頻譜電流和電壓紋波。輸出。適當?shù)钠帘魏瓦^濾可以減輕輻射和傳導發射問題，但不能消除它。更好的解決方案是首先避免在特定頻率產生高輻射發射和傳導發射。這可以通過使用新的功率元件來實現，這些功率元件使用軟開關來小化紋波電流，或者在適當設計的電源中在寬頻帶上傳播噪聲能量。

圖一典型的AC / DC LED驅動器設計，H-場是繞組泄漏，主回路區域和次回路區域的結果。電場是導電表面上的高dV / dt和電纜中的高頻紋波的結果。

      功率因數控制器（PFC）是現代AC / DC LED驅動器中常見的模塊。PFC負責工頻諧波電流的發射。這是EN 61000 - 3 - 2定義的強制性EMC排放測試之一。根據EN 61000 - 3 - 2 PFC 如果LED照明功率超過25 W，則必須使用。在圖2中，給出了具有和不具有PFC的LED照明設備的諧波發射結果。在功率因數校正的情況下，由LED燈具汲取的電流接近正弦波，而沒有PFC電流則在峰值中繪制。

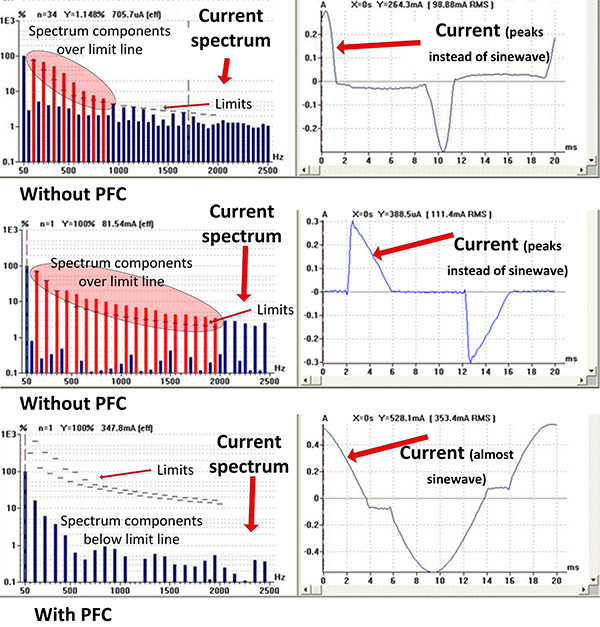

圖2符合EN 61000的諧波發射- 3 - 2傳導發射由LED驅動器產生，并通過連接到驅動器的所有電纜傳導。進行排放

      LED照明設備受國際標準EN 55015或CISPR 15的限制。應在所有連接到輔助設備的電纜上測量排放 - 主電源，控制器等。通常只有一個用于照明設備的端口 - 即交流電源連接。EMI功率輸入濾波器限制了過多的發射。適當?shù)臑V波器設計將解決傳導發射問題。在圖3中，呈現了失敗的傳導發射結果的示例。在圖4中，傳導發射結果的示例通過了EN 55015要求。傳導發射測量由兩個EMI探測器 - 準峰值（QP）和平均值（AV）執行。因此，測量圖上有兩個限制線。準峰值檢測器測量應低于QP限制線，平均檢測器應低于AV限制線。準峰值限制線從9 kHz 開始，準峰值測量應從9 kHz開始測量，而平均探測器測量應從150 Hz 開始。

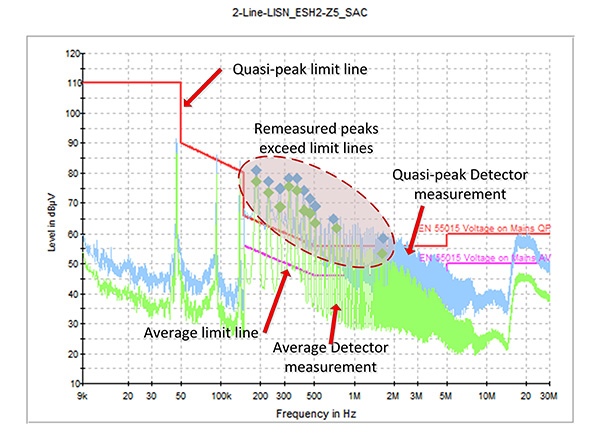

圖3符合EN 55015標準的傳導發射（失效）

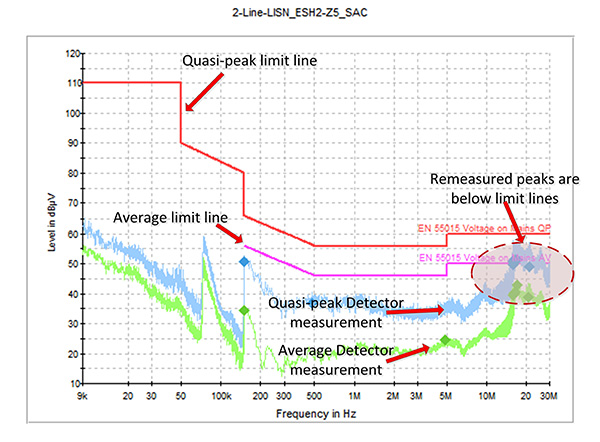

圖4 根據傳導發射EN 55015（失敗）

      一般次掃描是由峰值檢測器（藍色），而不是準峰值檢測器，如峰值檢測器測量數據進行的速度更快。然后，通過準峰值檢測器 - 終測量（藍色方塊）重新測量發射峰值。僅使用平均值檢測器創建平均測量值。
輻射發射是由LED照明導體中流動的高頻電流分量產生的，其長度足以成為有效的天線（AC電源輸入電纜，LED陣列和連接線，金屬外殼等）。干擾源是LED驅動器允許高頻電流流過驅動器外殼。輻射發射測量結果的例子顯示在圖4 - 6。LED發光體輻射發射在頻率范圍內測量的9 kHz- 30使用磁場天線和兆赫30 MHz- 300 MHz的使用對數似周期性或雙錐形天線。使用準峰值檢測器進行測量。

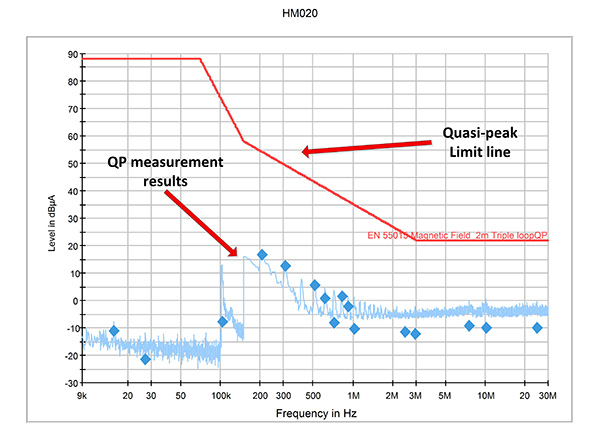

圖5輻射發射9 kHz- 30兆赫根據EN 55015（通過）

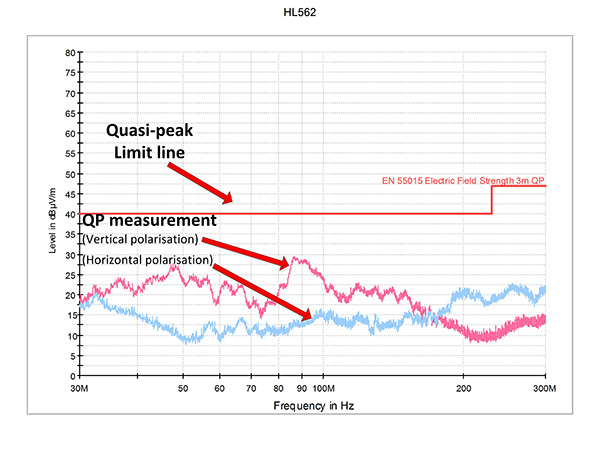

圖6 輻射發射30 - 300兆赫根據EN 55015（通過）

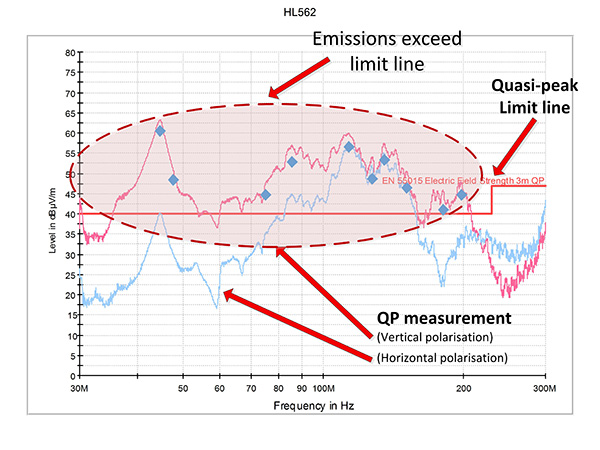

圖 7 輻射發射30 - 300兆赫 EN 55015（失?。?
