電子產品的改進與電子技術的進步密切相關，隨著電子技術的高速發展，電子產品已朝著微型和密度發展，對PCB電磁兼容性EMC設計產生了很大的干擾，其中電源和接地是重要的部分。因此，面對電子產品的發展和電磁設計的干擾，應根據EMC干擾的確定性對EMC設計進行優化。

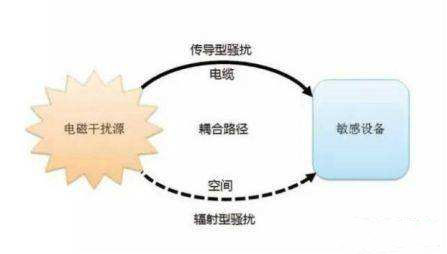

電磁兼容性中電源和地的干擾分析
      電源電路是連接電子電路和電網的介質，而噪聲是干擾電磁兼容設計的主要原因，隨著PCB設計的發展，電磁兼容設計中的電壓也是導致電路不穩定的主要因素。

干擾主要表現為以下幾個方面：
一，電子元器件的應用 電子產品的使用為電子產品的使用帶來了便利，并且需要更高的電子產品內部設計指令，如果電子產品技術升級速度不能與電磁兼容性設計兼容，則需要優化。

二、一旦DPS芯片和CPU等電子產品的邏輯芯片受到干擾，電子產品的性能也會下降，PCB電磁兼容性設計中的電磁干擾是由電源線和地線產生的電阻引起的。因此，面對電磁兼容性差的情況，應分析和優化地線和電力線的兼容性設計，以提高電磁性能，與此同時，對于具有高電流速度的高速電路，它們具有特殊的PCB設計，并且快速變化的電流應與電磁兼容性設計一致。

三、當多個電路同時施加相同的電源線時，電路也會產生很大的干擾和負擔，電路信號也會受到一些限制。電路之間的相互應用將導致公共阻抗干擾的產生，公共阻抗干擾比單線干擾效果更明顯。電路也會產生很大的干擾和負擔，電路信號也會受到一些限制，電路之間的相互應用將導致公共阻抗干擾的產生。

      公共阻抗干擾比單線干擾效果更明顯，電路也會產生很大的干擾和負擔，電路信號也會受到一些限制。電路之間的相互應用將導致公共阻抗干擾的產生看，公共阻抗干擾比單線干擾效果更明顯。

電磁兼容設計的處理策略
1、電力線的電磁兼容性設計和處理作為PCB電磁兼容設計的重要組成部分，電力線的電磁設計和處理對穩定PCB電路起著至關重要的作用，包括以下幾個方面：
1）根據通過PCB的電流強度設置和調整電源線寬度，科學設置電源線寬度，可以大大降低電路運行過程中的電流阻抗。

2）注重電源線和地線的布線方向，一般來說，電源線和底線的布線方向應與電流的流向兼容。然而，就PCB電磁兼容設計而言，電源線和底線的布線方向應與數據的流向兼容，因為噪聲問題將在此過程中得到解決。

3）合理設定銷釘?shù)拈L度。安裝組件應用是增加引腳適用性的重要步驟，在應用安裝元件時，必須減小電容提供的環路面積，安裝元件能夠減少元件分布電容的不良影響。在電磁兼容設計過程中，元件分布電容的影響是導致噪聲產生的關鍵因素，元件分布電感平衡的原因在于引腳長度的縮小。

2、電磁兼容性設計和地線處理
EMC的地線設計和處理主要是為了減少接地環路的干擾，消除噪聲對PCB電磁兼容性的不良影響，可以從以下幾個方面實現：
1）環路電流的形成是接地環路干擾的關鍵原因。然而，為了實際上減少回路電流的形成，工作是根據其電磁兼容性設計地線。具體來說，隔離器和共模扼流圈的應用是降低回路電流的必要措施。當形成回路電流時，公共阻抗是產生效果的主要因素。為了避免環路電流和環路接地線設計之間的沖突，需要在接地環路附近鋪設一層厚的地線，以阻止引起噪聲干擾的環路電流的形成。

      此外，應確保極端位置的準確性，用于多層PCB中的地線平面，必須進行具體設定。同時，在PCB電磁兼容設計過程中，調整移位器的組裝實際上是調整噪聲干擾的重要措施，這意味著當噪聲干擾超出一定限度時，移位器的調整能夠降低噪聲。

2）公共部件的電阻是導致EMC設計干擾的主要因素，然而，為了順利實施地線的EMC設計，公共部件的電磁兼容性設計是重要的工作，無論是加厚地線還是涂層加工都能夠避免公共部件的阻力。因此，地面模式的改變能夠處理和優化并行單點。同時，在串聯和并聯設計的過程中，單點接地的產生也可以盡可能地消除公共電阻。

3）數字地和模擬地應彼此獨立一方面，數字地和模擬地應相互獨立; 另一方面，數字地應獨立設計，必須確保模擬地不會干擾數字地。在并聯和串聯相互接地的過程中，單點接地是不能盡可能地減少干擾的模式，以防止低頻電路引起的干擾。因此，高頻電路應與串聯和并聯電路連接。

3、危險物質檢測
電子產品的有害物質檢測主要包括檢測方法的應用，檢測項目的確定和廢棄出口電子產品的回收。
a、電子產品有害物質檢測的樣品數量和方法選擇。

b、檢測項目的確定。與市場上的商品類似，電子產品的原材料具有不同的質量和類型。原材料應根據電子產品供應商和制造商的具體環保項目確定，這也有利于檢測結果的改進。檢測應從以下幾個方面實施：
1）確保電子產品的種類，數量和指標達到相應的標準，并結合制造工藝流程的特點。
2）從所有位置和角度檢測。必須實施法律和權威檢測，以便檢測結果既完整又準確。
3）充分了解物理和化學特性，將檢測到的環境對電子產品的影響降至低，并減少測量誤差。具有不同特性的電子產品需要對應于不同的檢測等級，以便檢測到的數據可以更準確和科學。

C、廢棄電子產品的回收和銷毀。
