電磁兼容EMC輻射發射常見問題和解決方案

      可能是未能遵守相關EMC標準的首要原因是輻射排放測試失敗。大多數優秀的EMC測試實驗室將首先通過此測試啟動合規性測試計劃。這是為了確保在剩下的測試階段為產品安裝任何所需的EMC修改，并盡可能減少任何可能需要的重新測試。

      故障的嚴重性，產品設計，任何實際限制以及產品開發的階段都會影響可以應用修改方式的佳解決方案。

      佳做法是在產品開發階段嘗試設計EMC產品，合規性越早被認為是允許優化產品的時間越長，主要的合規性測試（預合規性測試）可以幫助在早期階段識別問題，并在生產工廠質量的終板/產品之前進行修改。

      我們將在本文中假設已經注意到對設計階段的所有考慮，并且已經將基本要點應用于PCB和相關組件，我們將重點關注在產品測試時通常用于實現合規性的改進修改，并且未通過正式的合規性測試。

用于電纜輻射的鐵氧體

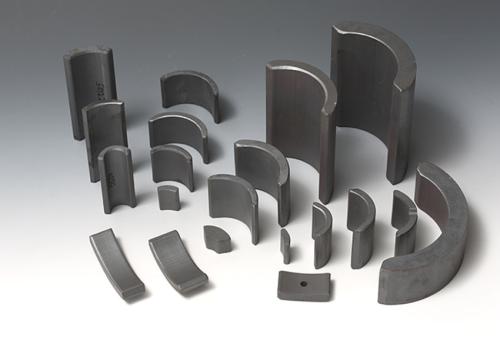

      您可能已經擁有一種產品，其中含有鐵氧體或電纜，因為它們是許多產品的共同特征，鐵氧體是具有亞鐵磁性的無源元件，其使用由鐵和少量其他材料如鎳的混合氧化物組成的陶瓷化合物制造。它們的制造方式和使用的工藝在性能方面起著關鍵作用，因此鐵氧體不是一樣的。通常它們以表面貼裝，實芯和分裂芯（卡扣式芯）的形式出現。這些變化允許形式允許在不同產品設計階段的不同用途。鐵氧體不導電并具有高電阻，具有高磁導率。

      鐵氧體磁珠用作電感器，通過形成濾除高頻電磁干擾（噪聲）的低通濾波器來產生阻抗并起作用，能量通過電纜反射回源或作為低水平熱量（通常不是明顯的熱量）消散。

那么如何選擇需要的鐵氧體呢？

      首先應考慮頻率范圍，通過將金屬氧化物與其他元素混合以及制造技術，可以確定性能和有效頻率范圍。一旦通過鐵氧體材料選擇確定了合適且可用的范圍。然后，可以比較材料范圍內可用的每種鐵氧體的其他特性和有效性。選擇此項后，請確認是否有合適的包裝或緊固件（如卡扣式）。

      大多數鐵氧體制造商提供的數據表都有“頻率與阻抗”圖表，這是尋找佳性能的絕佳工具。將合適的鐵氧體安裝到可疑的輻射源（例如充當天線的電纜）上，再次執行測試并驗證其影響。如果可能的話，通常好選擇一種良好的緊密配合鐵氧體，通過鐵氧體添加額外的電纜可以幫助進一步減少排放。始終重新掃描頻率范圍作為阻抗變化，然后作為天線有效縮短電纜可能會影響初觀察到EMI噪聲時的頻率。

確定問題是否是電纜輻射的快速提示是在查看光譜時盡可能逐個移除電纜。有時取下電纜并進行減速也可能只是因為你沒有鍛煉那部分電路，這可能是罪魁禍?zhǔn)住?

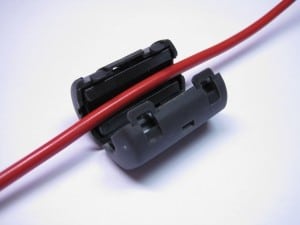

鉗位上的鐵氧體夾，用于EMC輻射發射合規解決方案
      分裂式鐵芯，卡扣式鐵氧體可以快速輕松地修復邊緣故障，它們通常也裝在塑料保護套中，有些像Wurth鐵氧體需要一個特殊的鑰匙才能將它們拆下。環測威現場有大量鐵氧體，如果您需要它們以及其他在線濾波器，如用于傳導發射的AC和DC EMI濾波器，USB 2.0和3.0在線濾波器，D型濾波器等。

用于櫥柜輻射的法拉第籠
      如果輻射直接從PCB和相關組件發出，那么可能改變或修改外殼可能有助于減少RF發射。理想情況下，金屬外殼的所有側面都通過RF墊圈或機械緊固件電氣連接在一起，以確保真正的法拉第籠。很容易將兩塊金屬板連接在一起，沒有墊圈或電氣連接，并形成一個槽式散熱器。如果外殼是塑料的，則可以通過在嘈雜的PCB部分上安裝金屬罐或在內部使用金屬噴涂層來實現法拉第籠。另外，請注意，它可能需要從法拉第罩殼到地面提供低阻抗連接。

端口連接器粘接
      作為電纜輻射和外殼的一部分，輻射對于進入或離開外殼的任何端口連接器正確連接是重要的，在某些情況下，正確的方法可能是隔離和浮動連接器，但在大多數情況下，有效的方法是確保到外殼的低阻抗路徑。這也可能有助于端口阻抗匹配，信號驅動器和接收器之間的不匹配越高，發射越多。特別注意到共模電流沿著屏蔽電纜的屏蔽返回。

      因此，為什么確保端口的正確阻抗終止也是至關重要的。在同一主題上不要忘記，端口和終端之間的電纜長度會增加電感，這也會極大地影響匹配，并導致HDMI應用中出現大量發射。進一步閱讀HDMI特定的輻射發射問題請閱讀我們的文章。

       另一種更技術性的解決方案可以是在時鐘信號上使用抖動，一些更先進的集成電路（IC）現在具有振蕩工作時鐘頻率的能力。如果正確使用，如果使用CISPR的CISPR準峰值平均值低于極限，則可能會減少終測量。
