如上所述，現代基站被細分為兩個主要部分，REC或BBU以及RE或RRU/RRH。

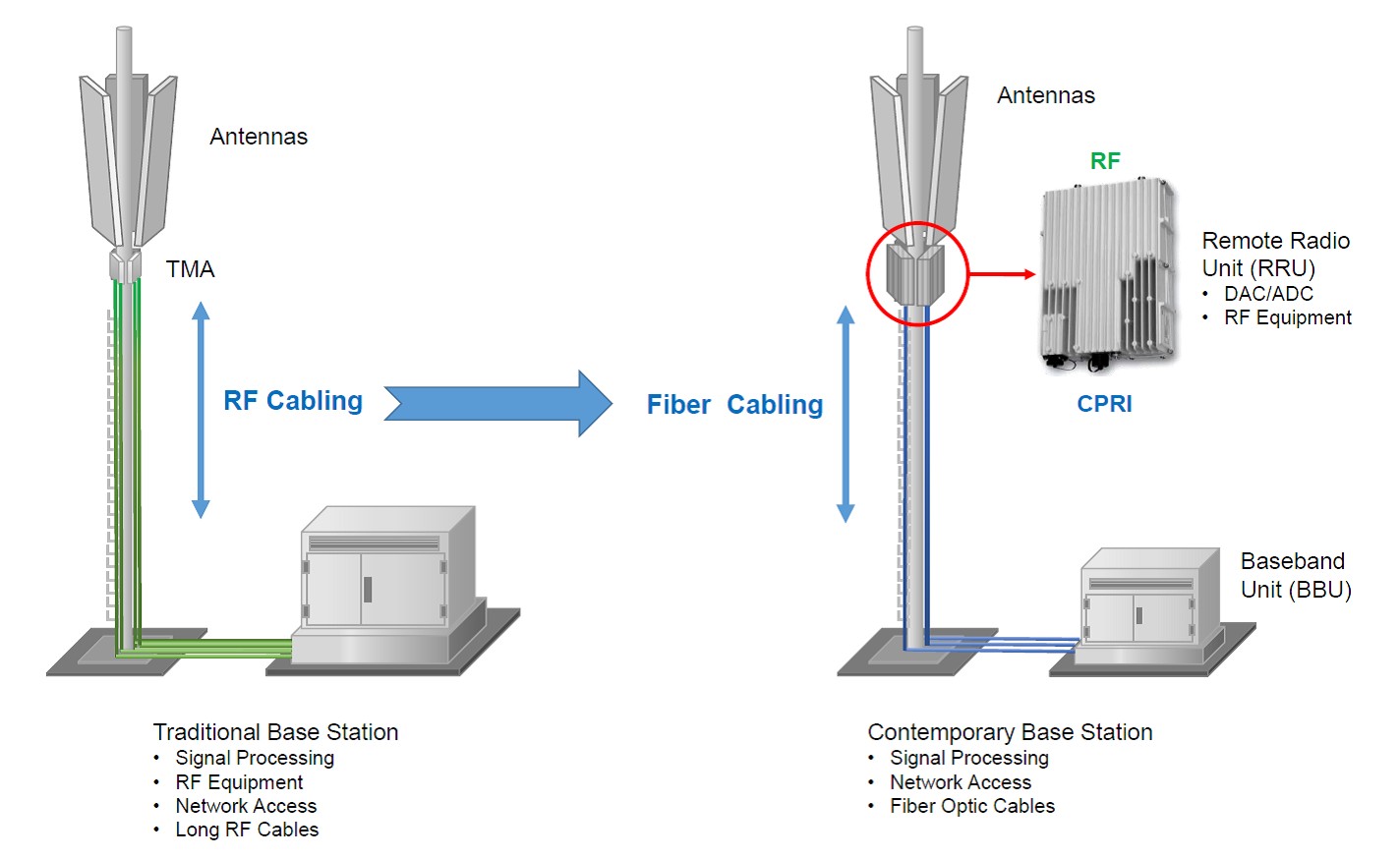

圖6.傳統和現代基站的比較
RRH由基站RF單元，濾波器，模數轉換器，數模轉換器和上/下變換器組成。RRH與基站其余部分（BBU）之間的連接主要通過光纖鏈路實現。
通信，即控制和管理，同步和I/Q數據的傳輸，基于CPRI協議。因此，設計用于測試RRH的測試系統必須同時支持RF和CPRI接口，以完全表征DUT。
使用CPRI測試網絡組件

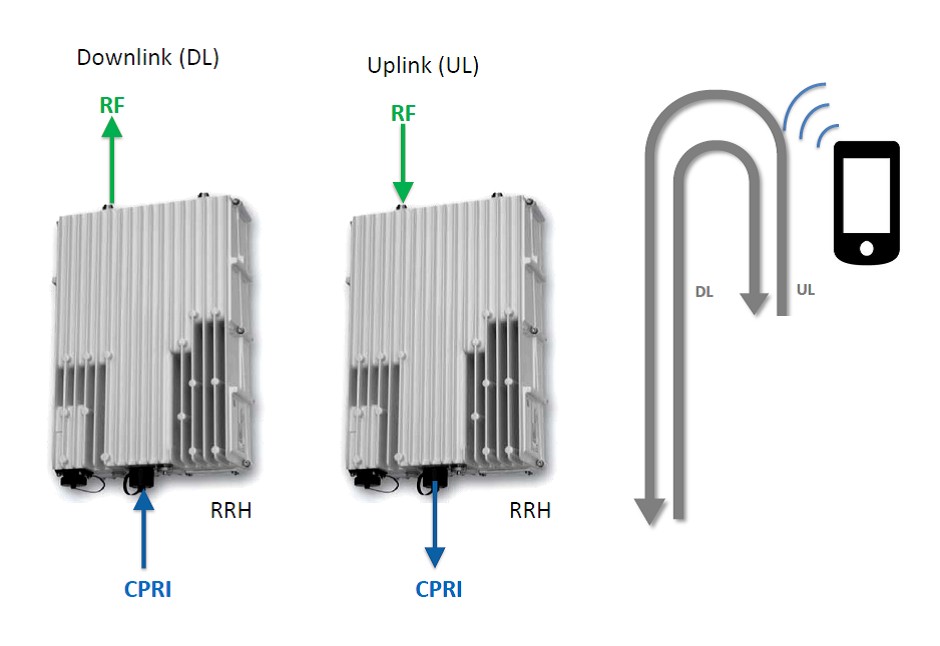

完整的RRH測試和評估需要發射機（Tx）和接收機（Rx）測試，Tx測試分析RRH的傳輸路徑，也稱為下行鏈路（DL）。在測試DL部分時，測試系統必須向RRH發送數字CPRI信號并測量從RRH獲取的RF信號?；蛘?，Rx測試結果提供關于RRH的上行鏈路（UL）接收器行為的信息。這里，測試系統必須向RFRRH產生RF信號，并且數字CPRI接口從RRH讀取信息。圖7顯示了DL和UL中的接口和信號方向。
圖7.DL和UL中的接口和信號方向的RRH
ETSI或3GPP
驗證和驗證（V＆V）或生產中的測試通常按照相應的ETSI或3GPP規范進行。以下規范涵蓋了不同的主要無線電標準。
LTE：ETSITS136.141/3GPP36.141
WCDMA：ETSITS125.141/3GPP25.141
GSM：ETSITS151.021/3GPP51.021
這些規范涵蓋Tx（DL）和Rx（UL）特性，包括信號生成和分析以及性能測試。
例如，下面列出了與生產線測試結束相關的LTETx和Rx測試用例。
發射機（Tx）測試：
信號生成（CPRI）
用于校準和/或驗證的E-UTRA測試模型（E-TM）1.1,1.2,2,3.1,3.2,3.3
數據分析（RF）
基站輸出功率
發送ON/OFF電源（PvT，僅適用于E-UTRATDDBS）
頻率誤差（平均載波頻率偏移）
誤差矢量幅度（EVM）
占用帶寬（OBW）
相鄰信道泄漏功率比（ACLR）
工作頻帶無用發射
RSTX功率
接收器（Rx）測試：
信號生成（RF）
UL固定參考信號根據FRCA1-3
信號分析（CPRI）
參考靈敏度水平
測試挑戰
實際上，許多工程師將RRHDL和UL測試分成兩個測試站，因為大多數測試供應商都沒有提供完整的測試系統。在測試設置選擇的情況下，基站供應商特定的修改和IP保護思想也可以發揮作用。因此，許多工程師使用自建或定制的CPRI收發器。由于這些定制的CPRI收發器不易自動化并且通常缺乏同步功能，因此圍繞它們設計完整的測試系統可能是一項重大挑戰。此外，大批量制造應用中對堅固性和堅固性的要求通常推動了儀器級CPRI接口的要求。
CPRI測試設備必須必須處理以下與硬件和軟件相關的挑戰。
光學SFP+收發器形式的物理接口（多個用于多DUT測試）
通過CPRI發送和接收數字基帶數據
以高達10Gb/s或更高的速率流式傳輸和處理數據
主從配置
根據規范和供應商特定的功能進行映射和解映射
時鐘生成和恢復
處理控制和管理數據，包括各個供應商信息
處理不同的供應商風味
測試RRH模塊時的第二個挑戰是DUT控制。理想情況下，它應該在測試系統中實現，通過CPRI（CPRI上的以太網）為DUT控制數據提供至少一個透明通道?？紤]到可用的測試系統，這不是理所當然的。

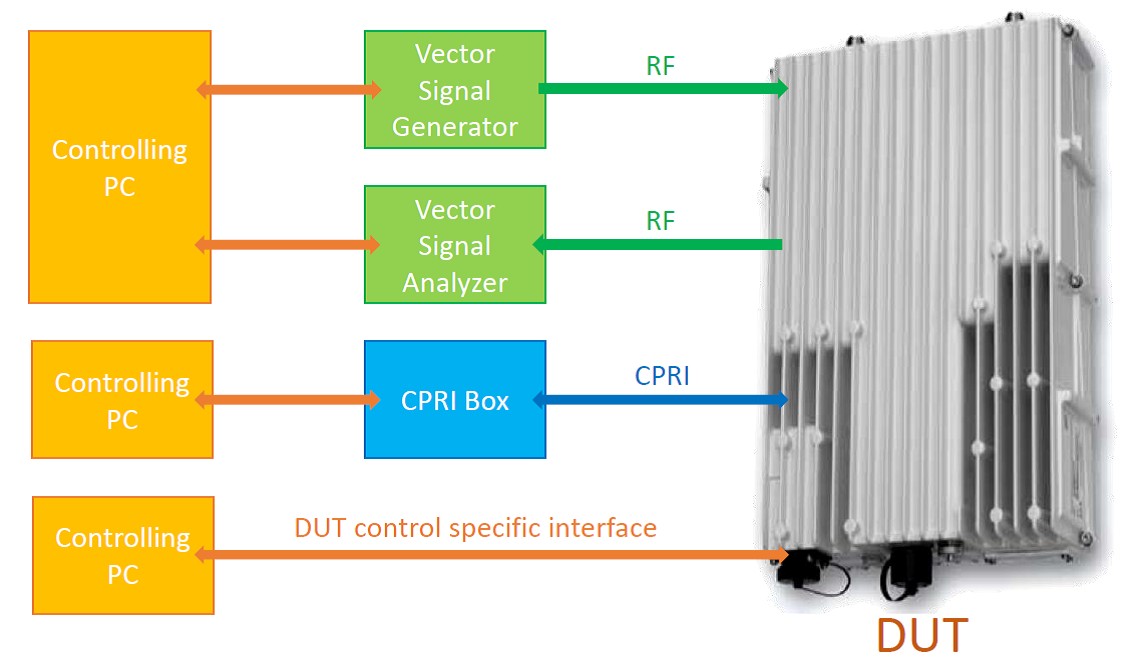

圖8顯示了一個常見的測試設置，分別用于DL或UL以及RF或CPRI信號生成和分析的分離控制和測量設備。通常，CPRI接口模塊和控制PC完全獨立，只有RF分析儀是標準測試設置的一部分。由于DUT控制不被視為標準測試設置的一部分，因此通常希望工程師自己處理此問題。
圖8.來自不同供應商和外部DUT控制的不同測試盒的測試設置
理想的RRH測試平臺必須具有足夠的靈活性，可擴展性和可擴展性，以支持DL和UL測試。此外，它必須包括同步RF和CPRI信號生成或采集以及幾種類型RRH的DUT控制功能。請注意，無論測試系統是在驗證/驗證應用程序中還是在大批量生產測試中使用，這些要求都適用。

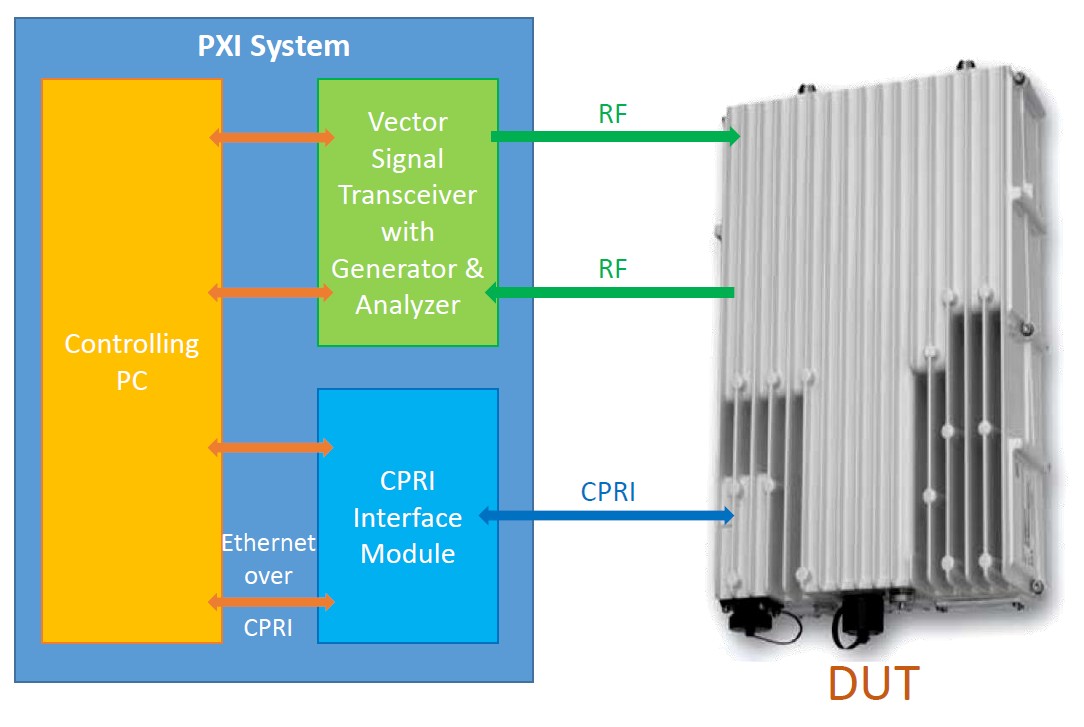

NI解決方案采用開放靈活的PXI方法滿足這些要求，PXI測試系統包括PXI機箱和控制器。此外，他們還可以將RF儀器和儀器級CPRI接口模塊組合到一個系統中。該系統可滿足RRH表征，驗證/驗證甚至大批量制造測試的所有要求。圖9顯示了NI的緊湊型RRH測試平臺，該平臺具有嵌入式控制器，RF和CPRI收發器模塊以及集成DUT控制。
