帶有CPRIBundle的PXIe-6592專為需要驗證和測試通過CPRI協議進行通信的產品的工程師而設計。該捆綁包是一個專門定制的軟件包和PXI硬件，需要與CPRI端的DUT進行通信。它由多端口，F(xiàn)PGA可編程PXIe-6592R高速串行模塊和用于CPRI應用軟件的LabVIEW2014儀器設計庫組成。

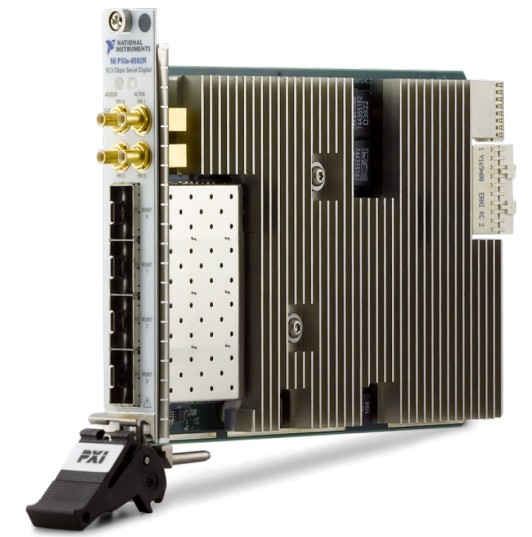

PXIe-6592R高速串行儀器由帶有板載DRAM的XilinxKintex-7FPGA組成。它可在LabVIEWFPGA中進行編程，以實現最大程度的特定應用定制和重用。
該儀器利用FPGA多千兆位收發器支持高達10.3Gb/s的速率和最多4個Tx和Rx通道。
作為PXI平臺的一部分，PXIe-6592R受益于PXI時鐘，觸發和高速數據移動功能，包括流入和流出磁盤以及點對點流，速率高達3.2GB/s。
CPRI軟件
用于CPRI的應用軟件LabVIEWInstrumentDesignLibraries提供了在主模式或從模式下使用CPRI接口模塊的可能性。此外，您還可以更改各種接口設置，如CPRI端口，線路咬合率，信道帶寬，天線載波等。以下詳細的功能列表使模塊能夠控制幾乎通用的CPRI設備列表。
CPRI線路比特率選項1-7（最大9.83Gb/s）
主/從模式可配置
來自DRAM的實時I/Q數據記錄和回放
I/Q數據流傳輸?shù)紿OST
LabVIEWFPGA可編程
多個端口（2xCPRI+2xEthernet已實現）
通用軟件I/Q（de）映射（方法1，采樣率從3.84-30.72MHz）
訪問特定于供應商的控制通道
快速C＆M通道（CPRI以太網）

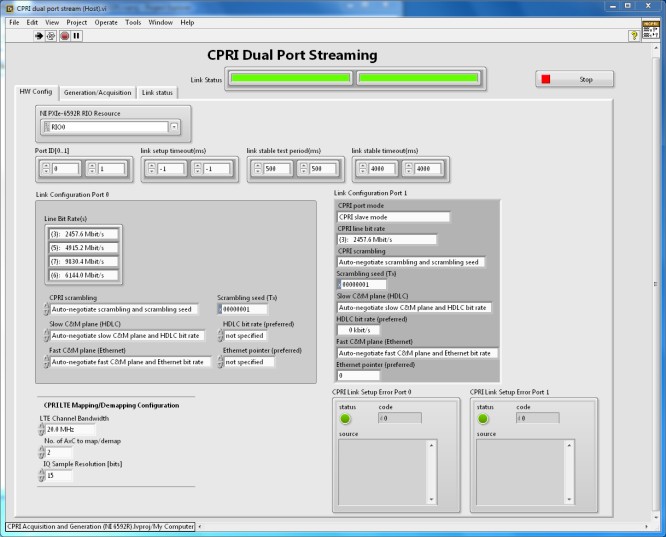

帶前面板的即用型樣品項目
除了硬件設備和參考時鐘輸入/輸出配置的主要功能外，前面板還提供對各種CPRI監視和設置選項的訪問。
CPRI鏈接功能：
1.配置鏈接參數（線速度，C＆M平面設置）
2.啟動（啟用）/中止（禁用）CPRI鏈接
3.觀察第1層鏈路狀態和故障情況
生成和分析功能：
1.配置數據生成和捕獲參數（例如，觸發器和長度）
2.將生成數據上載到板載DRAM
3.可配置的觸發/標記信號，以與外部設備同步
4.啟動/中止數據生成或捕獲
5.獲取捕獲的數據（在板載DRAM或流中緩沖）

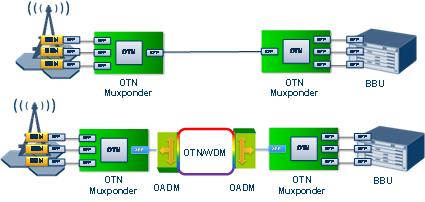

您可以將NICPRI接口模塊用作CPRI接口的獨立解決方案，或與NIPXIRF設備結合使用，作為評估和驗證RRH，有源天線系統（AAS）和無線前端設備的靈活測試平臺。
