電壓暫降和電壓中斷是由電網、電力設施的故障或負荷突然出現大的變化引起的。電壓變化是由連接到電網的負荷的連續變化引起的。如果EUT對電源電壓的變化不能及時作出反應,就有可能引發故障。
本方法適用于額定輸入電流每相不超過16A、連接到50Hz/60Hz交流電網的電氣和電子設備,對于電流大于16A的測試要求,有IEC 61000-4-34標準規定。
電壓暫降的測試等級以%UT(暫降后剩余電壓為參考電壓的百分比)表示:0%,40%,70%,80%。
短時中斷,一般指電源完全中斷達250個周期(50Hz)或者300個周期(60Hz)。
電壓變化,一般指突變到70%后維持1個周期,再經過25/30個周期后恢復到參考電壓的情況。
電壓跌落,關閉電源和斷電對設備產生的影響:
1、按鍵式關閉電源是告知 CPU 工作完畢,CPU 進入關機程序,完成特定的操作。如:關閉各個輸出端口, 機械執行裝置復位,保存當前工作參數,熄滅顯示器。
2、突然斷電 CPU 沒有足夠的時間完成關機任務,再次開機有可能帶來麻煩。如:設備故障,或者自檢發現上次關機異常,進入修復、校驗程序,造成啟動時間延長。
3、異常斷電對 CPU 有監視電源電壓、或者有后備電池的設備則無妨,CPU 在電壓跌落至低工作電壓之前,會采取必要的措施,直至進入關機程序。
4、對高電壓、大電流輸出的設備,異常斷電的危害是很大的,自感電勢等過激反應有可能損壞保護電路,甚至功率輸出模塊本身。
直流電源電壓的跌落原因:
1、用的負荷太大拉低電壓值。
2、充電模塊給電池充滿電時電壓會低。
3、直流接地時電壓會低。
4、充電模塊輸出欠壓電壓會低。
5、調壓裝置不自動調壓負荷大時會電壓低。
6、沒有充電模塊,電池沒電時電壓會低。
典型設備測試:

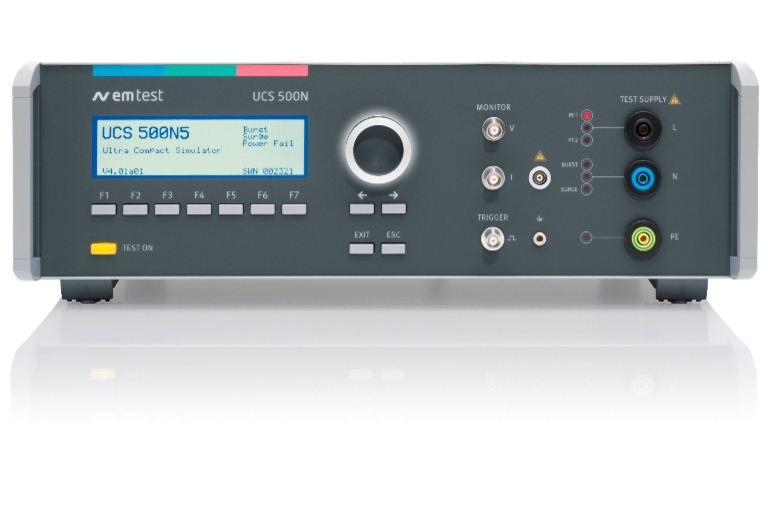

? 一般單相測試設備,以選擇傳導瞬態抗干擾綜合機為經濟,例如UCS 500N5,UCS 500N7,配置抽頭變壓器后,就能進行測試。
? 對于三相測試設備,可選兩種方案:
ü 使用三相諧波閃爍測試系統,例如15001iX-CTS;
ü 使用專門的三相電源故障模擬器,例如PFS 503N等。
依據標準:
IEC 61000-4-11/GB T17626.11:電壓暫降、短時中斷和電壓變化抗擾度試驗
