- 電源線傳導騷擾

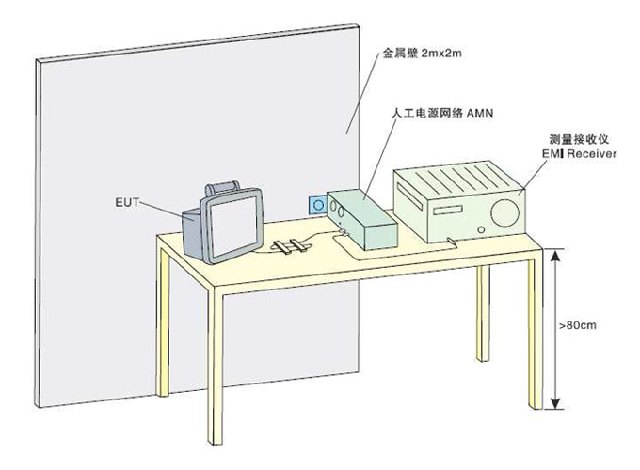

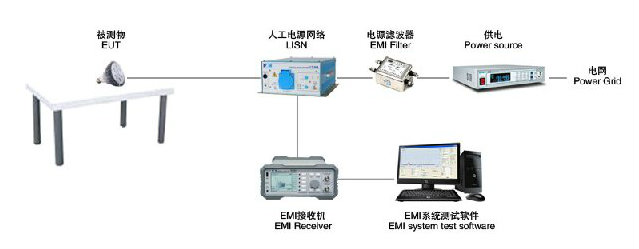

電源線傳導騷擾的測試,盡管不同產品由不同標準進行規定,但基本方法是一樣的,由人工電源網絡(AMN或稱線路阻抗穩定網絡LISN)和EMI測試接收機組成,其中人工電源網絡可以在給定頻率范圍內,為騷擾電壓的測量提供標準規定的50歐姆阻抗,并使受試設備(EUT)與電源相互隔離。
EMC測試項目之一:電源線傳導騷擾(CE)
民標的電源線傳導騷擾電壓測試,一般需要使用(50μH+5Ω)//50Ω或者50μH//50Ω的V型人工電源網絡。
在實際測試時,受試物在上電期間可能會產生很強的瞬態信號,可能會沖擊并損壞測試接收機的RF輸入端口,因此一般需要在AMN和接收機之間串一個能抑制瞬態信號的脈沖限幅器(如ESH3-Z2)。如果受試物電流過大(例如大于400A)或者無法使用AMN進行測量時,可以使用CISPR 16-1-2規定的高阻抗電壓探頭(如R&S ESH2-Z3或Schwarzbeck TK 9420)進行測量。
家電產品的連續導通騷擾標稱測量頻率范圍為148.5 kHz-30MHz,實際為150 kHz-30MHz,測量應在電源端子,負載端子和附加端子上進行。
持續傳導騷擾的主要來源
1、開關電源的開關頻率和諧波干擾,電源整流電路的整流噪聲,交流電機運行噪聲,直流電機電刷噪聲,電磁感應加熱設備的電磁干擾,智能控制設備的晶體振蕩器和電磁干擾。
2、當我們通過騷擾定位模式找到超標的點時,可以采取相應的擾動抑制措施(分別根據故障位置和傳導干擾源進行說明)。
干擾源方向?qū)ふ一跍y量曲線依據:超重騷擾頻率范圍,超重騷擾頻率分布,窄帶騷擾和寬帶騷擾。
