傳導發射共模騷擾:
傳導發射(Conducted Emission)通常也會被稱為傳導騷擾,是指部分的電磁(射頻)能量通過外部纜線、電源線、I/O??互連介面,形成傳導波(propagation wave)被傳送出去,經過電源線傳輸干擾的,對共電源的設備產生干擾,導致設備功能異常,集中表現在頻率的低端。對于傳導性EMI 的抑制,首先、需要對電子元件產生的傳導性EMI 作有效的測量,再依據結果選擇適當?shù)脑翟O計濾波器來加以防治。
對于具有電信端口的受試物,需要測量電信端口的共模騷擾電流或電壓。根據電信端口不同,測試方法可能不同,可以使用CDN、ISN、電流探頭、容性電壓探頭等進行測量。
典型和常用的電信端口,是指電話線(ADSL)、以太網等非屏蔽平衡對線,可能有1對、2對和4對等形式,采用的電纜可能是3類、5類和6類。
對于4對以上平衡對線或非平衡電纜的測量,需要使用電流探頭和高阻抗容性電壓探頭。這種方法可以在不與源導線直接進行電連接和不調整電路的情況下測量電纜的不對稱騷擾電壓,特別適合于復雜電線系統、電子電路的測試,不中斷EUT正常工作,不改變EUT結構,不切斷電纜就可以測量。

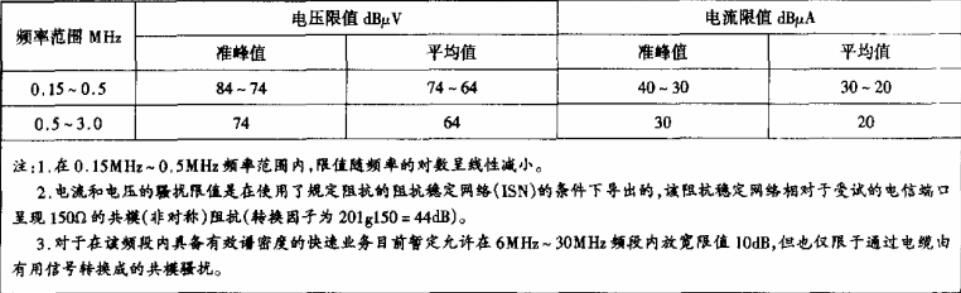

A級電信端口傳導共模(非對稱)騷擾限值:
B級電信端口傳導共模(非對稱)愛擾限值:
