- 電磁兼容測試項目
什么是電磁兼容性（EMC）測試？
EMC測試有助于大限度地降低設備產生的輻射或傳導輻射干擾其附近其他電子產品的可能性。還進行了EMC測試，以確保您自己的電子設備能夠在其他電磁輻射源周圍繼續按預期運行。
電磁兼容（EMC）是對電子產品在電磁場方面干擾大?。?a href="http://apzxqx.cn/article/20180926/2119.html" target="_blank">EMI）和抗干擾能力（EMS）的綜合評定，是產品質量重要的指標之一，電磁兼容的測量由測試場地和測試儀器組成。

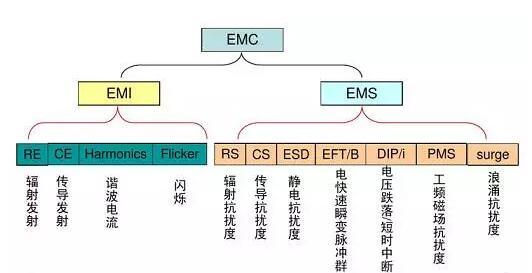

EMC包含兩大項：EMI（干擾、輻射、發射）和 EMS(敏感度、抗干擾）
EMI測試項包括：RE（輻射，發射）、CE(傳導干擾）、Harmonic（諧波）、Flicker (閃爍) ……
EMS測試項包括：ESD （靜電）
EFT（瞬態脈沖干擾）
DIP(電壓跌落）
CS（傳導抗干擾）
RS（輻射抗干擾）
Surge（浪涌，雷擊）
PSMS(工頻磁場搞擾度）
……
電磁兼容測試項目主要有一下七項：
一、電磁兼容測試輻射發射（RE）
1.輻射發射（RE）測試概述
輻射發射（Radiated Emission）測試是測量EUT通過空間傳播的輻射騷擾場強?？梢苑譃榇艌鲚椛?、電場輻射，前者針對燈具和電磁爐，后者則應用普遍。另外，家電和電動工具、AV產品的輔助設備有功率輻射發射的要求（稱為騷擾功率）。
2.輻射發射（RE）測試標準：
a）電場輻射：CISPR22/EN55022（信息技術產品），CISPR13/EN55013（音頻類產品），CISPR11/EN55011（工科醫），CISPR14-1，CISPR15/EN55015（燈具）；b）磁場輻射：CISPR15（工作電流頻率超過100Hz的燈具），CISPR11（電磁爐）；c）騷擾功率：CISPR14-1（工作頻率不超過9kHz的一部分設備除外），CISPR13（只對輔助設備）。
二、電磁兼容測試傳導發射
1.什么是傳導發射

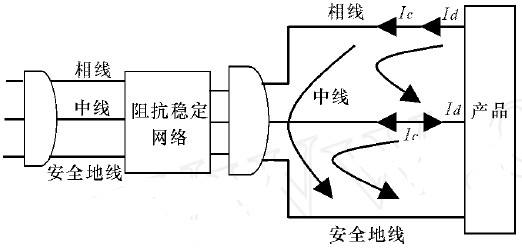

傳導發射（Conducted Emission）測試，通常也會被稱為騷擾電壓測試，只要有電源線的產品都會涉及到，包括許多直流供電產品，另外，信號/控制線在不少標準中也有傳導發射的要求，通常用騷擾電壓或騷擾電流的限值（兩者有相互轉換關系）來表示，燈具中的插入損耗測試（直接用dB表示）也屬于傳導測試范疇。
2.傳導發射標準
大部分歐洲標準都將基于來自CISPR（無線電特別委員會）和 IEC（國際電工委員會）的國際標準。
測試方法由相關標準CISPR16-2(GB6113.2)給出
3.傳導發射具體產品標準：
CISPR11- 工業科學醫療設備
CISPR14- 家用電器和便攜式工具
CISPR15- 燈具
CISPR22- 信息技術設備
EN61800- 電機轉速控制設備
EN12015- 電梯
三、電磁兼容測試靜電放電抗擾度
靜電放電的實驗主要模擬的人體帶電直接接觸被試物品，所進行的放電。
靜電放電試驗有兩種方式：
一種是接觸放電方法，另一種是空氣放電方法。
1.靜電放電測試目的
檢測電子電氣設備在靜電放電的環境下，性能是否滿足國際和國內相應標準規定的要求。
2.靜電放電測試相應標準
IEC 61000-4-2，GB 17626.2
3.靜電放電測量范圍
-30kV～+30kV
四、電磁兼容測試輻射敏感度測試

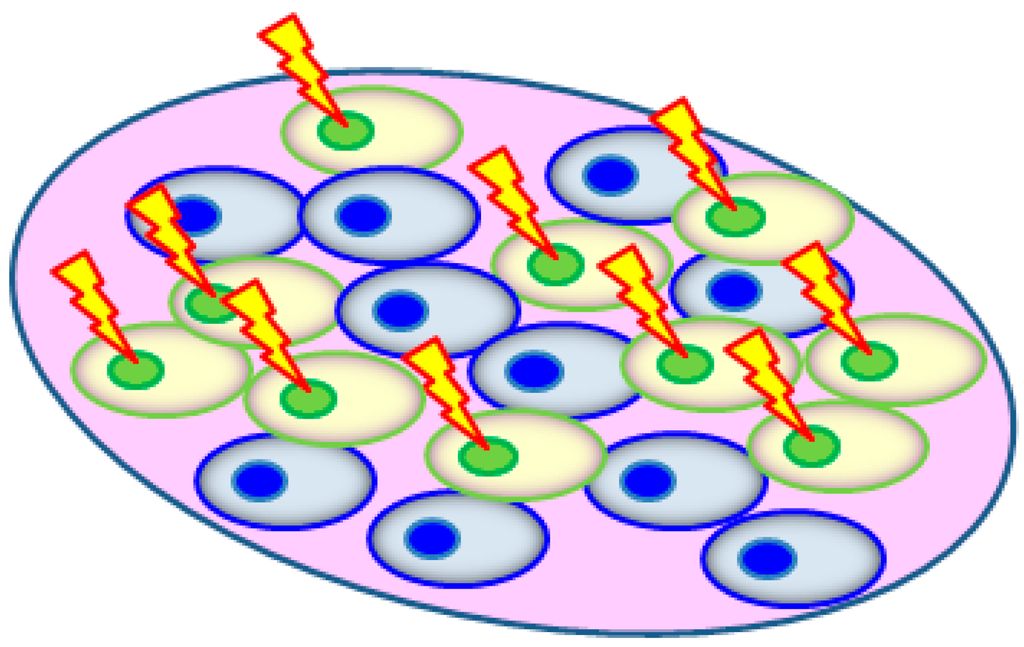

輻射敏感性是指生物體、組織、細胞、細胞內含物或生物分子在一定劑量的射線影響下，在形態上和機能上發生相應變化的大小。生物系統輻射敏感性與DNA的含量有一定關系。生物進化程度愈高，有機體組織結構愈復雜，其輻射敏感性愈高。
1.射頻敏感度目的：
這些試驗用于確定當設備及其連接導線暴露在射頻調制源的某一電平情況 下，設備能否按性能規范要求工作。該射頻調制源電平是由射頻輻射場或者由注 入探頭感應到電源線或接口電路導線上去的。
2.射頻敏感度應用兩種試驗方法：
1、從 10kHz 到 400MHz，被 測設備由注入探頭將射頻 耦合到電纜束上。
2、100Mhz 和頻率極限的上限之間，待測試設備直接受到射頻 輻射場從 100Mhz 到 400MHz 重疊的。
從 100Mhz 到 18GHz 的輻射敏感度試驗可以使用 20.5 節介紹的方法和材料 或者使用 20.6 節介紹的方法和材料交替進行。使用者可自行選擇具體的方法。 具有特殊的信號、頻率、調制和帶寬特性的設備需要對適用標準的要求進行變化。
五、電磁兼容測試電快速瞬態脈沖群抗擾性

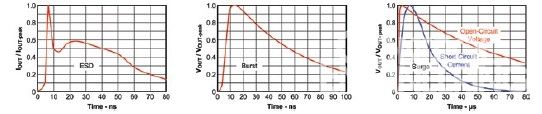

電磁兼容所說的瞬態脈沖是指干擾脈沖是斷續性的，一般具有較高的干擾電壓，較快速的脈沖上升時間，較寬的頻譜范圍。一般包括：靜電放電、電快速瞬變脈沖群、浪涌沖擊等。
1.電快速瞬變脈沖群的起因
電路中，諸如來自切換瞬態過程（切斷感性負載、繼電器觸點彈掉等），通常會對同一電路中的其他電氣和電子設備產生干擾。試驗的要點是瞬變的高幅值、短上升時間、高重復率和低能量。
2.電快速瞬變脈沖群抗擾度試驗?zāi)康?br /> 為評估電氣和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變（脈沖群）干擾時的性能確定一個共同的能再現的評定依據。
六、電磁兼容測試雷擊浪涌抗擾度
電磁兼容領域所指的浪涌沖擊一般來源于開關瞬態和雷擊瞬態。
1.電力系統的開關瞬態：
a）主要的電力系統切換騷擾，例如電容器組的切換；
b ) 配電系統中較小的局部開關動作或負載變化；
C) 與開關器件（如晶閘管）相關聯的諧振現象；
d) 各種系統故障，例如設備組合對接地系統的短路和電弧故障。
2.雷電瞬態：
a）直接雷，它擊于外部（戶外）電路，注入的大電流流過接地電阻或外部電路阻抗而產生電壓；
b ) 間接雷（即云層之間或云層中的雷擊或擊于附近物體的雷擊產生的電磁場），它在建筑物內、外導體上產生的感應電壓和電流；
C) 附近直接對地放電的雷電電流，當它耦合到設備組合接地系統的公共接地路徑時產生感應電壓。
當雷電保護裝置動作時，電壓和電流可能發生迅速變化，并可能耦合到內部電路。
3.不同的電子、電氣產品標準對浪涌（沖擊）抗擾度試驗的要求是不同的，但這些標準關于浪涌（沖擊）抗擾度試驗大多都直接或間接引用GB/T17626.5-1999 （idt IEC 61000-4-5:1995）：《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》這一國家電磁兼容基礎標準，并按其中的試驗方法進行試驗。下面就簡要介紹一下該標準的內容、試驗方法及相關要求。
七、電磁兼容測試電壓跌落

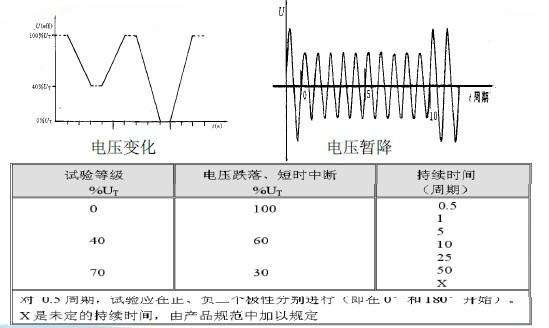

1.電壓瞬時跌落、短時中斷是由電網、變電設施的故障或負荷突然出現大的變化所引起的。在某些情況下會出現兩次或更多次連續的跌落或中斷。電壓變化是由連接到電網的負荷連續變化引起的。這些現象本質上是隨機的，其特征表現為偏離額定電壓并持續一段時間。
2.電壓跌落與中斷抗擾度
電壓跌落和短時中斷可能造成的影響有：
①接觸器跳閘；
②電壓調整器誤動作；
③逆變器的轉換失?。?br />
④計算機內存信息丟失等等。
3.電壓跌落和中斷不總是突變的，因?yàn)榕c供電網絡相連的旋轉電機有一定的反作用時間，因此在一個大的電源網絡（如一個工廠的局部或一個地區的較大范圍）斷開時，電壓將由于有很多旋轉電機連在電網上，這些電機在短時間內將充當發電機運行，并為電網輸送電力，使電網電壓得以漸變方式下降。
