電快速瞬變脈沖群概述：
本標準主要介紹國家標準GB/T17626.4：1998《電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗》的試驗方法，對應國際標準IEC61000-4-4：1995《電磁兼容 第4部分：試驗和測量技術 第4分部分：電快速瞬變脈沖群抗擾度試驗》。
本標準為基礎標準，規定了電氣和電子設備對振蕩波抗擾度試驗的試驗等級和測量方法，電快速瞬變抗擾度試驗的測試目的是為了評估電氣和電子設備的供電電源端口、信號、控制和接地端口在受到電快速瞬變干擾時的性能確定一個共同的能再現的判定依據。
電快速瞬變脈沖群EFT測試標準類型分析：
電快速瞬變脈沖群抗擾度試驗主要模擬切換瞬態過程，如切斷感性負載、繼電器觸點彈跳等瞬變騷擾產生的干擾類型，其主要特點是：上升時間短，高頻含量豐富，可以達到三、四百兆左右；重復率高，能量低。
浪涌(沖擊)騷擾
(1) 浪涌(沖擊)騷擾的防護：
對于浪涌(沖擊)騷擾應采用抑制浪涌的元器件來防范浪涌(沖擊)騷擾所產生的電磁干擾。 抑制浪涌騷擾的元器件主要有避雷管、壓敏電阻和瞬態抑制二極管，這些元器件屬于對瞬態瞬變脈沖的吸收器。
① 避雷管：又稱氣體放電管，管內充有一定種類和一定數量的惰性氣體，當浪涌電壓出現時管內的惰性氣體被電離，形成短路狀態。于是避雷管兩端電壓迅速降低到一個很低的電壓值，它使大部分的浪涌騷擾所產生的騷擾能量被泄放掉了。這就是避雷管抑制浪涌(沖擊)騷擾的工作原理。
避雷管具有很強的吸收浪涌電流能力的特點，它能承受的電流大，同時產生的寄生電容很小。另外，在起弧前還具有很高的絕緣電阻。
② 壓敏電阻：壓敏電阻是電壓敏感型器件，當加在壓敏電阻兩端上的電壓低于標稱電壓時，它的電阻幾乎是無窮大；一旦超過其電壓值后壓敏電阻的電阻值便急劇下降，從而將浪涌騷擾中的能量泄放，并將浪涌電壓的幅度限制在一定的幅度內，整個過程的響應時間為ns級。 壓敏電阻的引線的感抗會影響壓敏電阻的高速響應的特點，引線越長， 由引線電感產生的附加感應電壓越大。因此在采用引線安裝壓敏電阻時要求其安裝引線越短越好。
③ 瞬態抑制二極管(TVS)：瞬態抑制二極管全稱是硅瞬變電壓吸收二極管。它具有極快的響應時間和非常高的浪涌吸收能力，可用于保護繼電器及裝置或電路免受靜電、切斷電感負載以及感應雷所產生的瞬態脈沖騷擾。在正常時，瞬態抑制二極管是不工作的，當出現了瞬態脈沖騷擾(包括沖擊浪涌)時，器件中的硅PN結的雪崩效應，使瞬時過電壓的尖峰以箝位；方式限制在電路可以允許的范圍內。這就是瞬態抑制二極管的二作原理。
1MHz(100kHz)脈沖群騷擾
1MHz(100kHz)脈沖群騷擾的危害性比電快速瞬變脈沖群騷擾要小，它的耦合方式除共模耦合外，還有差模耦合。也是一種以傳導騷擾為主的騷擾源。因此抑制1MHz(100kHz)脈沖群騷擾的方法可以按照抑制電源騷擾中共模騷擾和差模騷擾的方法。
(1)共模騷擾的抑制方法
① 采用浮地屏蔽法；②采用平衡電路法；③采用隔離變壓器和共模扼流圈法；④采用光電耦合方法；⑤采用輸入濾波器方法
2)差模騷擾的抑制方法
① 采用雙絞線的輸入方法(使干擾電勢互相抵消)；② 采用屏蔽接地方法(抑制電場干擾的影響)；③ 輸入端接入低通濾波器法(減少高頻騷擾的輸入)；④ 分離各種電源線輸入方法(減少磁場騷擾的影響)
靜電放電騷擾的防護有如下方法：
(1)按電磁兼容設計的原則設計一個完整的封閉金屬導體外殼，但從電路到殼體之間還可能產生二次燃弧，發生傳導耦合，因此在設計外殼時，在金屬屏蔽體外再設計一個絕緣外殼，以加強金屬殼體的絕緣性能；或者在金屬殼體的局部(如面板部分)用絕緣材料，這樣帶電導體接觸絕緣導體，就不會發生靜電放電現象。
另一方面，大多數外殼在保持完整性的基礎上，設計有孔洞、排氣口、螺桿等。對于這些殼體上的開孔，應遵循采用“用幾個小孔代替一個大孔”的原則，對抑制電磁發射更有利。對外殼有縫隙邊沿存在時，應在兩縫隙間采用電連接，以減小電磁噪聲。
(2)為繼電器及裝置設計一個良好的接地系統，即為靜電放電電流提供一個低阻抗的放電路

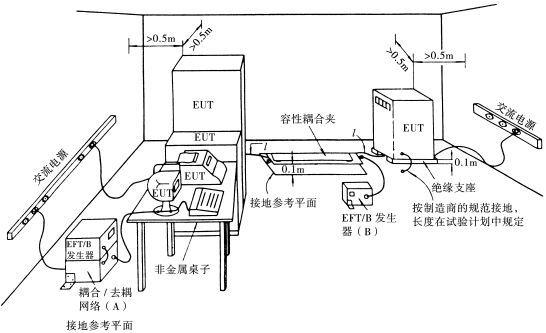

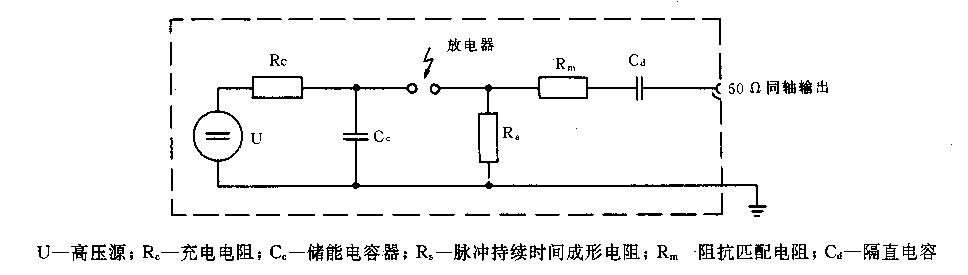

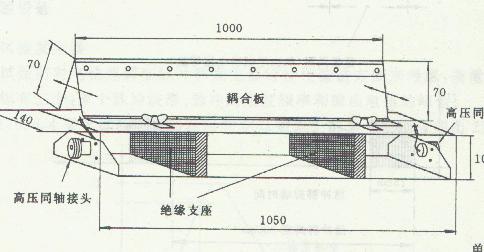

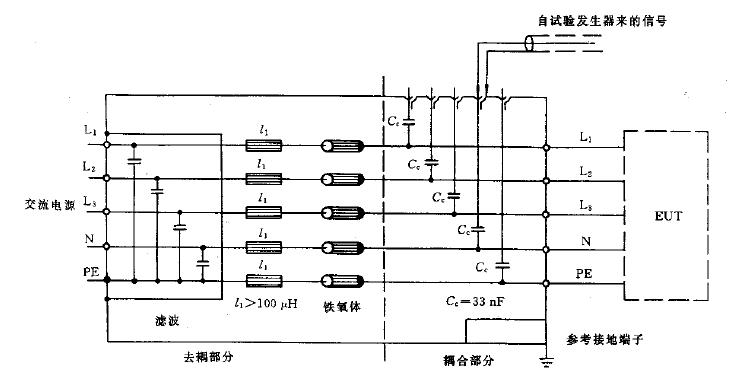

電快速瞬變脈沖群測試配置及方法
