- 電容EMC設計
在EMC設計中，電容是應用廣泛的元件之一，主要用于構成各種低通濾波器或用作去耦電容和旁路電容。大量實踐表明：在EMC設計中，恰當選擇與使用電容，不僅可解決許多EMI問題，而且能充分體現效果良好、價格低廉、使用方便的優點。若電容的選擇或使用當，則可能根本達不到預期的目的，甚至?xí)铀MT程度。
本文根據EMC設計原理和不同結構電容的特點，結合相關研究的新進展，針對電容在EMC設計中的一些不恰當?shù)恼J(rèn)識與做法，討論了電容在EMC設計中的應用技巧，對EIC設計具有指導作用。
1、濾波器結構的選擇
EMC設計中的濾波器通常指由1，C構成的低通泌波器。不同結構的濾波器的主要區別之一，是其中的電容與電感的聯接方式不同。濾波器的有效性不僅與其結構有關，而且還與連接的網絡的阻抗有關。如單個電容的濾波器在高阻抗電路中效果很好，而在低阻抗電路中效果很差。
傳統上，在濾波器兩端的端接阻抗為50歐姆的條件下描述濾波器的特性（這一點往往未被注意），因?yàn)檫@樣測試方便，并且是符合射頻標準的。
但是，實踐中源阻抗Zs和負載阻抗Zi很復雜，并且在要抑制的頻率點上可能是未知的。如果濾波器的一端或兩端與電抗性元件相聯結，則可能會產生諧振，使某些頻率點的插入損耗變?yōu)椴迦朐鲆妗?
可見，正確選擇濾波器的鉆構至關重要。究竟是選擇電容、電感還是兩者的組合，是由所謂的”大不匹配原則“決定的。簡言之，在任何濾波器中，電容兩端存在高阻抗，電感兩端存在低阻抗。圖1是利用大不匹配原則得到的濾波器的結構與Z5和ZL.的配合關系。每種情形給出了2種結構及相應的衰減斜率（n表示濾波器中電容元件和電感元件的總數）。

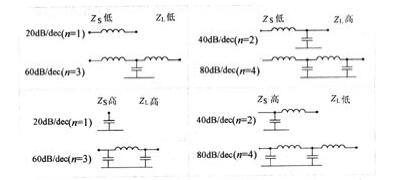

濾波器的結構與Zs和Z.的配合關系
但是，如何判定2，和乙的值是高或低，一些資料上并未作具體說明[1，2]，實踐中也往往不清楚。
Zs和1.的所謂的高值或低值的臨界選取有一定的隨機性，選取50n作為邊界值是比較合適的。順便指出，在電子電路中，因信號一般較弱，而RC低通濾波器對信號有一定的衰減，故很少使用。
2、自諧振頻率與載止須率
2.1去相電容的自諧振頻率
實際的電容都有寄生電感Ls，Ls的大小基本上取決于引線的長度，對圓形、導線類型的引線，上’的典型值為10mH/cm[3]。典型的陶瓷電容的引線約有6mm長，會引入約15mll的電感””，引線電感也可由下式估算[4]：
其中：/和r分別為引線的長度和半徑。
寄生電感會與電容產生串聯諧振，即自諧振，在自諧振頻率fo處，去耦電容呈現的阻抗小，去耦效果好。
但對須率f高于f/o的噪聲成份，去耦電容呈電感性，阻抗隨頻率的升高而變大，使去耦或旁路作用大大下降。實踐中，應根據噪聲的高頻率faax 來選擇去根電容的自諧振頻率f0，佳取值為fo=fmmx。
但是，一些資料上只是從電容的寄生電感的角度給出了自諾舔頻率fo的資料。實際上，去根電容的自諧振頻率不僅與電容的寄生電感有關，而且還與過孔的寄生電感[5]、聯結去耦電容與芯片電源正負極引腳的印制導線的寄生電感[6.7]等都有關系。如果不注意這一點，查得的資料或自己的估算往往與實際情況相去甚遠。
實踐中，一般是先確定去耦電容的鉆構（電容的寄生電感與其鉆構關系密切），再用試驗的方法確定容量。
2.2電源濾波器的釣自諧振頻率
在交流電源進線與電源變壓器之間設置電測濾波器是抗EMI的常用措施之一。常用的電源濾波器如圖2所示。人們一般對去耦電容的自諧振須率問題比較注意，實際上電源濾波器也有自諧振頻率問題，處理不當，同樣達不到預期的目的。
對圖2所示的濾波器，分析可知，當電感的電阻rL很小時，自諧振頻率分別為：
自諧振頻率（圖）
設計電源濾波器時，必須使濾波器的自諧振頻率遠小于噪聲頻率。處理不當，不僅不能衰減噪聲，反而會放大確聲。
例如[8]圖2（a）所示的濾波器，如果取1=lalH，rl.=l歌婷，C=0.47uF（這也是許多資料上推薦的參數），可算出f0=5.2kHz。而EMC測試中的快速脈沖群頻率為5.0klHz（2kV）或2.5kHz（4kY），5.0kHz剛好諧據，2.5kHz也不會被衰誠，如圖3所示。這說明濾波器中元件參數選取不當，可能根本起不到提高EWC性能的作用。

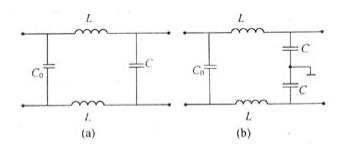

圖2：電源濾波器
3、電容結構的選擇
從理論上講.電容的容量越大，容抗就越小，濾波效果就越好。一些人也有這種習慣認識。但是，容量大的電容一般寄生電感也大，自諧振須率低（如典型的陶瓷電容，0.1uF的fo=5MHz，0.0lulF的fo=15Mlz，0.00luF的fO=50MHz），對高頻噪聲的去耦效果差，甚至根本起不到去耦作用。分立元件的濾波器在頻辛超過10MHz時，將開始失去性能。元件的物理尺寸越大，轉折點頻幸越低。這些問恩可以過選擇特殊結構的電容來解決。
貼片電容的寄生電惑幾乎為零，總的電夠也可以減小到元件本身的電感、通常只是傳統電容寄生電感的1/3～1/5，自諧振須率可達同樣容量的帶引線電容的2倍（也有資料說可達l0倍），是射頻應用的理想選擇。傳統上，射頻應用一般選擇瓷片電容。但在實踐中，超小型聚脂或聚苯乙烯薄膜電容也是適用的，因?yàn)樗麄兊某叽缗c瓷片電容相當。
三端電容能將小瓷片電容頻率范圍從50Hz以下拓展到200Mlz以上，這對抑制VHF頻段的噪聲是很有用的。要在VMIF或更高的頻段獲得更好的濾波效果，特別是保護屏蔽體不被穿透，必須使用饋通電容。
4、電容容量的選擇

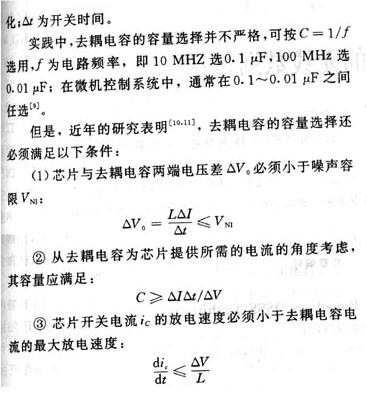

在數字系統中，去耦電容的容量通常按下式估算：
其中：/x1為瞬變電流；AN為邏輯器件允許的電源電壓變
此外。當電源引線比較長時，瞬變電流會引起較大的壓降，此時就要加容納電容以維持器件要求的電壓值。
5、去根電容的安裝方式與PCB設計
安裝去耦電容時，一般都知道使電容的引線盡可能短。但是，實踐中往往受到安裝條件的限劍，電容的引線不可能取得很短。況且，電容引線的寄生電感只是影響目諧振須率的因素之一，自諾振頻率還與過孔的寄生電感、相關印制導線的寄生電感等因素有關。一味地追求引線短，不僅困難。而且根本達不到目的。
這說明要保證去耦效果，在PCB設計時，就要考慮相關問題。設計印制導線時，應使去耦電容距離芯片電源正負樓引廁盡可能近（當然電容引線要盡可能短）。設計過孔時應盡量減小過孔的寄生電感。
6、結語
人們不斷糾正或放棄電容在EWC設計中的一些傳統認識與做法。電容在EC設計中的作用大小與多種因素有關，已其中的很多因素一直在不斷的研究與變化中。所以，要充分發揮電容在EC設計中的作用，及時了解相關研究的新進展，及時采用新技術，是非常重要的。
