- 工頻磁場抗擾度
工頻磁場抗干擾實驗概念:
工頻磁場的抗擾度試驗，它可用于評價處于工頻( 連續和短時) 磁場中的家用、商用和工業用電氣和電子設備的性能，尤其適合于計算機監視器、電度表等一類對磁場敏感設備的磁場抗擾度試驗，通有電流的導體周圍存在著磁場,該磁場強度與電流大小及與導體的相轉帳資金距離關語句，工業此時磁場是由導體中性工業產生此時電流,少量由西歸浦的其他籌備(如變壓器漏磁)所產生。
應當區分以下兩種情況:
a)處于正常條件下的電流產生穩定磁場,模具相對小始創的幅度等于;
b)故障條件下的電流,產生一個相對較高的幅值,日本持成立時間較短磁場,直不到保護籌備斷開電路時磁場消失。
目的:此項檢驗?zāi)康氖菫榱藱z驗電子、電氣設備在遭受這類磁場擾動影響時的性能。

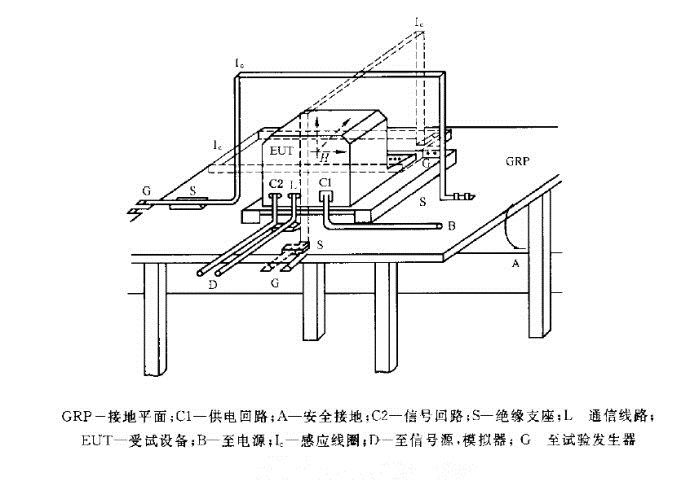

工頻磁場抗擾度試驗方法：
1.檢查磁場試驗線圈與PFMF-6108G連線連接。
2.選擇試驗次數、實驗間隔持續時間、磁場強度、試驗方式、線圈匝數、線圈因數等。
3.根據檢測產品等級要求，選擇要求的參數。
4.運行，記錄EUT的反應情況。
5.根據標準作出判定。

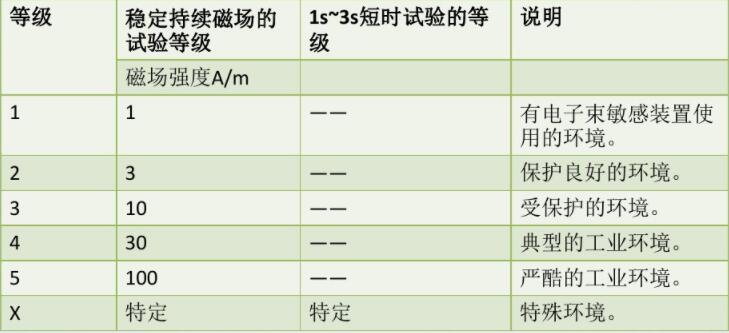

工頻磁場抗干擾度實驗等級：

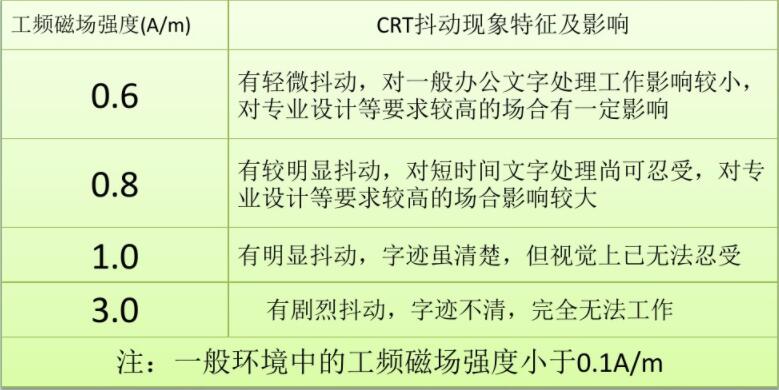

工頻磁場強度與CRT受干擾程度：
試驗室條件：
溫度：( 15~ 35) e；相對濕度：( 25~ 75)%；大氣壓力：( 86~ 106) kPa。
試驗室背景電磁場應至少比選定的試驗等級低20dB，否則試驗應在法拉第籠內進行。
