- 輻射抗擾度（RS）
近年來，隨著人們生活水平的提高和信息技術的飛速發展，廣大消費者對手機性能的要求也越來越高。因此，對于手機制造商以及設計公司來說，只有不斷提升手機的性能水平，才能滿足日益增長的市場需求。 提高手機的性能水平，我們就必須關注手機的測試中，一項重要的測試項目：輻射騷擾抗擾度測試（RS）。
輻射騷擾抗擾度測試（RS）的測試目的是檢驗手機抗外界輻射騷擾的能力，從而提高手機應對外界騷擾的能力，使手機更加穩定的工作，在手機的CE標準（EN301 489-1和EN301 489-7）和國家進網的標準（YD-1032）中，對輻射騷擾抗擾度測試（RS）都是極為嚴格的。
在這里我們將對手機輻射騷擾抗擾度測試（RS）及測試中的一些整改措施做如下介紹：

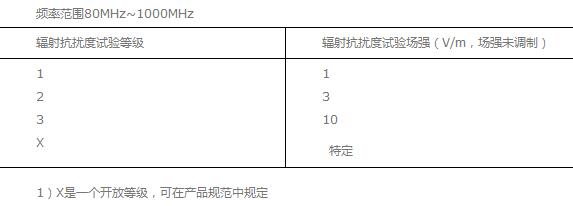

1）手機RS測試的試驗等級一般為表1中等級2，即場強3V/M。作為試驗設備，要用1KHz的正弦波對未調制信號進行80%的條幅調制來模擬實際情況。
2）頻率掃描步長應為瞬時頻率的1%。
3）試驗應在80MHZ-1GHZ整個頻率范圍內進行，但發信機，收信機或作為收發信機一部分的收信機的免測頻段除外。
4）實驗時，手機應放置于一個0.8M高的絕緣試驗臺上。
5）如果受試設備的進、出線沒有規定，則使用非屏蔽平行導線。從受試設備引出的連線暴露在電磁場中的距離為1M。
6）受試設備的連線應平行于均勻域布置，以使其處于較敏感的位置。
輻射抗擾度性能判據：
試驗時，應建立并保持通信連接。如果收信機或作為收發信機一部分的收信機在離散頻率點的相應是窄帶相應，那么此相應忽略不計。試驗頻率應記錄在報告中
1) 對EUT，當通過一個CF為1KHZ，BW為200HZ的音頻BPF測量是，上行和下行語音輸出電平應至少比記錄的參考電平低35dB。試驗后，EUT應正常工作，沒有用戶控制功能的喪失或存儲數據的丟失，并且保持通信連接。
2) 試驗時,EUT下行鏈路的RXQUAL的值應不超過3. 空閑模式下也要進行測試。
以上是相關的標準要求，但是為了提供手機的性能一些大的手機生產廠商把測試等級加強，如諾基亞把試驗等級為場強提高到10V/M，并且試驗頻率在80MHZ-2GHZ的范圍內進行。這就提高了手機的性能，加強了客戶對諾基亞的信任。

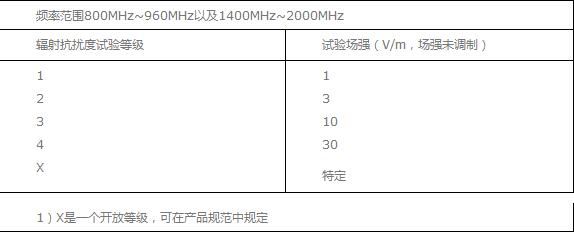

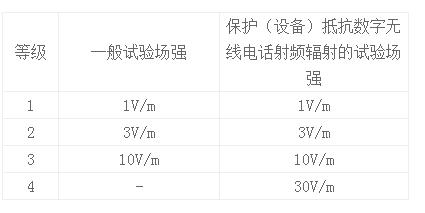

射頻電磁場射頻抗擾度（RS）實驗等級：
輻射抗擾度容易出現的問題：
1）手機在測試過成中出現斷話，只有重新建立通話才能測試。（如果此問題反復出現說明手機設計有比較嚴重的問題，一般需要更改手機內部的電路板）
2）上行和下行語音輸出電平超出記錄的參考電平35dB。
3）下行鏈路的RXQUAL的值超過3。
測試依據標準：
IEC 61000-4-3/GB T 17626.3：射頻電磁場輻射抗擾度試驗
