- 輻射騷擾測試RE
1.什么是輻射(RE)測試：
輻射發射（Radiated Emission）測試是測量EUT通過空間傳播的輻射騷擾場強?？梢苑譃榇艌?chǎng)輻射、電場輻射，前者針對燈具和電磁爐，后者則應用普遍。另外，家電和電動工具、AV產品的輔助設備有功率輻射發射的要求（稱為騷擾功率）。
2. EMC輻射(RE)測試標準:
CISPR22/EN55022(信息技術產品），CISPR13/EN55013（音頻類產品），CISPR11/EN55011（工科醫），CISPR14-1，CISPR15/EN55015（燈具），YY0505，GB/T 18268，GB 4824，CISPR15（工作電流頻率超過100Hz的燈具），CISPR11（電磁爐），CISPR14-1（工作頻率不超過9kHz的一部分設備除外），CISPR13（只對輔助設備）。
EN 55022是CISPR 22的修改衍生產品，顧名思義，適用于信息技術設備（ITE），給出了測量ITE產生的雜散信號電平的程序，并在工業，商業或住宅環境中保護無線電業務的標準中規定了限值。
該標準由歐洲電工標準化委員會CENELEC制作。CENELEC是負責電工技術領域標準化的歐洲組織。

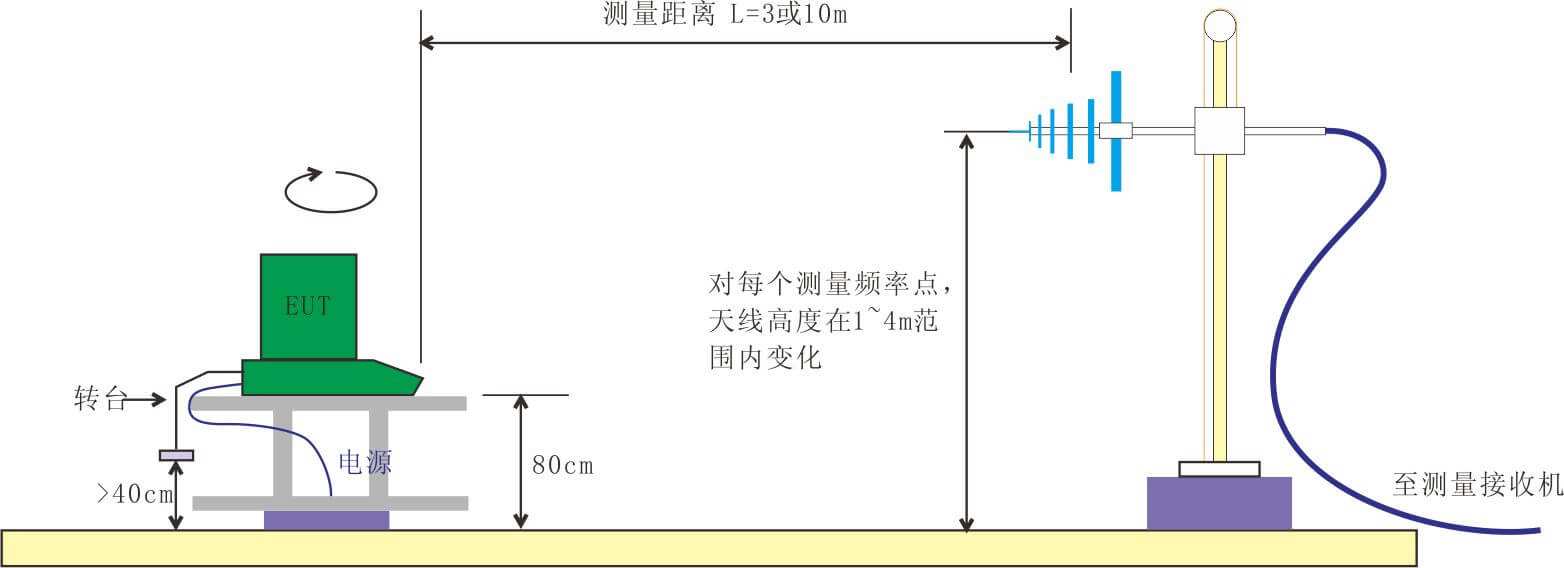

3. EMC輻射(RE)測試方法：
1) 輻射發射測試儀器和設備：
a) 電場輻射：接收機（1G以下）、頻譜儀（1G以上）、電波暗室、天線（1G以下一般用雙錐和對數周期的組合或用寬帶復合天線，1G以上喇叭天線）；
b) 磁場輻射：接收機、三環天線或單小環遠天線；
c) 騷擾功率：接收機、功率吸收鉗。
接收機遵循CISPR16-1-1的要求，天線、場地遵循CISPR16-1-4的要求，吸收鉗遵循CISPR16-1-3的要求。
什么是CISPR 22
CISPR 22是信息技術設備的CISPR標準 - 無線電干擾特性 - 限值和測量方法。
CISPR 22已被歐洲共同體的大多數成員采用。
CISPR 22和FCC認證的關系：
1.隨著CISPR 22在歐洲共同體內的廣泛使用，通常需要將其與其他標準聯系起來，主要是FCC，美國聯邦通信委員會。這里使用FCC Part 15標準。
2.為了確保任何一種標準都可用于認證數字電子設備，F(xiàn)CC Part 15和CISPR 22已經相對和諧，盡管存在一些差異。
3.CISPR 22區分A類和B類設備，它給出了每類的傳導和輻射發射數據。此外，CISPR 22要求在0.15 MHz至30 MHz的頻率范圍內進行傳導發射認證。在這些方面，CISPR 22與FCC第15部分之間存在差異。
4.此外，CISPR 22對1.0 GHz以上的頻率沒有規定限制，CISPR限制以dBμV為單位，而FCC限制以μV為單位，這意味著直接比較需要簡單的轉換。
5.就相似性而言，CISPR 22和FCC Part 15中規定的傳導和輻射發射限值彼此接近，即在詳細頻率上彼此相差幾dB，通過這種方式，可以輕松地滿足認證過程中的兩個標準。
| CISPR 22 A類傳導EMI限制 | ||
| 發射頻率（MHZ） | 傳導極限（DBΜV） | |
| 準峰值 | 平均 | |
| 0.15 - 0.50 | 79 | 66 |
| 0.50 - 30.0 | 73 | 60 |
| CISPR 22 B類傳導EMI限制 | ||
| 發射頻率（MHZ） | 傳導極限（DBΜ; V） | |
| 準峰值 | 平均 | |
| 0.15 - 0.50 | 66至56歲 | 56至46歲 |
| 0.50 - 5.00 | 56 | 46 |
| 5.00 - 30.0 | 60 | 50 |
| CISPR 22 A類10米輻射EMI限制 | ||
| 發射頻率（MHZ） | 場強限制（DBΜV/ M） | |
| 30 - 88 | 39 | |
| 88 - 216 | 43.5 | |
| 216 - 960 | 46.5 | |
| 960以上 | 49.5 | |
| CISPR 22 B類3米輻射EMI限制 | ||
| 發射頻率（MHZ） | 場強限制（DBΜV/ M） | |
| 30 - 88 | 40 | |
| 88 - 216 | 43.5 | |
| 216 - 960 | 46 | |
| 960以上 | 54 | |
